9 svar
125 visningar
Dani163 1009
Postad: 19 mar 02:17

Bestämma ström och effekt i en krets med flera resistorer och en spänningskälla

Jag arbetar för närvarande med en uppgift som involverar en krets med en enda spänningskälla och flera resistorer. Jag letar efter en metodisk ansats för att lösa uppgiften på, eventuellt med steg som jag kan tillämpa på liknande problem i framtiden.

Här är vad jag behöver lista ut:

1. Jag är intresserad av att beräkna strömmarna I1, I3, I4 och IA. Jag förstår de grundläggande principerna för Ohms lag, men jag är osäker på hur jag ska tillämpa det på mer komplexa arrangemang med flera resistorer i både serie- och parallellkopplingar.

2. I del 2 behöver jag dessutom beräkna effekten i spänningskällan VA, med tanke på att VA = 5V. Resistorerna i kretsen har följande värden: R1 = 1 kΩ, R2 = 4 kΩ, R3 = 10 kΩ och R4 = 5 kΩ. Jag vet att effekten kan beräknas med P=VI=V2R=RI2P = VI =\frac{V^2}{R} = RI^2, men jag är inte säker på hur man hittar den totala strömmen som levereras av spänningskällan eller om det finns ett mer direkt sätt att beräkna effekten med de givna värdena.

enter image description here

Pieter Kuiper Online 7127
Postad: 19 mar 02:57 Redigerad: 19 mar 02:59
Dani163 skrev:

Jag arbetar för närvarande med en uppgift som involverar en krets med en enda spänningskälla och flera resistorer. Jag letar efter en metodisk ansats för att lösa uppgiften på, eventuellt med steg som jag kan tillämpa på liknande problem i framtiden.

Här är vad jag behöver lista ut:

1. Jag är intresserad av att beräkna strömmarna I1, I3, I4 och IA. Jag förstår de grundläggande principerna för Ohms lag, men jag är osäker på hur jag ska tillämpa det på mer komplexa arrangemang med flera resistorer i både serie- och parallellkopplingar.

Ok, metodiskt är att börja med I3I_3 och I4,I_4, det är de enklaste.

Dani163 1009
Postad: 19 mar 06:45 Redigerad: 19 mar 06:50
Pieter Kuiper skrev:
Dani163 skrev:

Jag arbetar för närvarande med en uppgift som involverar en krets med en enda spänningskälla och flera resistorer. Jag letar efter en metodisk ansats för att lösa uppgiften på, eventuellt med steg som jag kan tillämpa på liknande problem i framtiden.

Här är vad jag behöver lista ut:

1. Jag är intresserad av att beräkna strömmarna I1, I3, I4 och IA. Jag förstår de grundläggande principerna för Ohms lag, men jag är osäker på hur jag ska tillämpa det på mer komplexa arrangemang med flera resistorer i både serie- och parallellkopplingar.

Ok, metodiskt är att börja med I3I_3 och I4,I_4, det är de enklaste.

Men vi vet inte vad spänningen är över I3I_3 och I4I_4, hur är det tänkt att man ska beräkna I3I_3 och I4I_4?

Jag tänker dock att vi vet att:
1R=1R3+1R41R=R4+R3R4R3R=R4R3R4+R3\frac{1}{R} =\frac{1}{R_{3}} +\frac{1}{R_{4}} \Leftrightarrow \frac{1}{R} =\frac{R_{4}+R_{3}}{R_{4}R_{3}} \Leftrightarrow R=\frac{R_{4}R_{3}}{R_{4}+R_{3}}

Samt ifrån KVL:

V=0\sum^{}_{} V=0

Pieter Kuiper Online 7127
Postad: 19 mar 06:56
Dani163 skrev:
Pieter Kuiper skrev:

Ok, metodiskt är att börja med I3I_3 och I4,I_4, det är de enklaste.

Men vi vet inte vad spänningen är över I3I_3 och I4I_4, hur är det tänkt att man ska beräkna I3I_3 och I4I_4?

Jodå. Den är VAV_{\rm A}.

Dani163 1009
Postad: 19 mar 12:25
Pieter Kuiper skrev:
Dani163 skrev:
Pieter Kuiper skrev:

Ok, metodiskt är att börja med I3I_3 och I4,I_4, det är de enklaste.

Men vi vet inte vad spänningen är över I3I_3 och I4I_4, hur är det tänkt att man ska beräkna I3I_3 och I4I_4?

Jodå. Den är VAV_{\rm A}.

Hur kan man veta det?

Pieter Kuiper Online 7127
Postad: 19 mar 12:28 Redigerad: 19 mar 12:33

Att spänningen över R3 och över R4 är lika med VA är uppenbart för någon som har hanterat motstånd och sladdar och batterier och mätinstrument.

Men om man vill göra det med kretsteori har du själv nämnt KVL.

Du har tre olika kretsar som allihop har spänningen VA. Dels en som går genom spänningskällan  och de seriekopplade motstånden R1 och R2, dels en som går genom spänningskällan  och motståndet R3 och dels en som går genom spänningskällan  och motståndet R4

osmin_oz 37
Postad: 20 mar 11:50 Redigerad: 20 mar 11:51

Jag hade börjat med respektive ströms proportioner. Vi ser att ersättningsresistansen till vänster om spänningskällan (R1+R2) är lika stor som R4, därmed måste strömmen vara lika stor över R4 som R1 + R2. R3 har en resistans dubbelt så stor som R4, vilket medför att strömmen är hälften av vad som går genom R4. Nu har vi i stort sätt två ekvationer och en okänd för att beräkna totala strömmen (IA).

Itot= I1+I3+I4=2I3+I3+2I3=5I3

Kan du komma vidare härifrån?

Pieter Kuiper Online 7127
Postad: 20 mar 12:22 Redigerad: 20 mar 12:24
osmin_oz skrev:

 Vi ser att ersättningsresistansen till vänster om spänningskällan (R1+R2) är lika stor som R4

Det är bara i b-delen att det är så. Och där är det uppenbart att I3 = 5/10k = 0,5 mA.

Dani163 1009
Postad: 26 mar 19:53 Redigerad: 26 mar 20:06

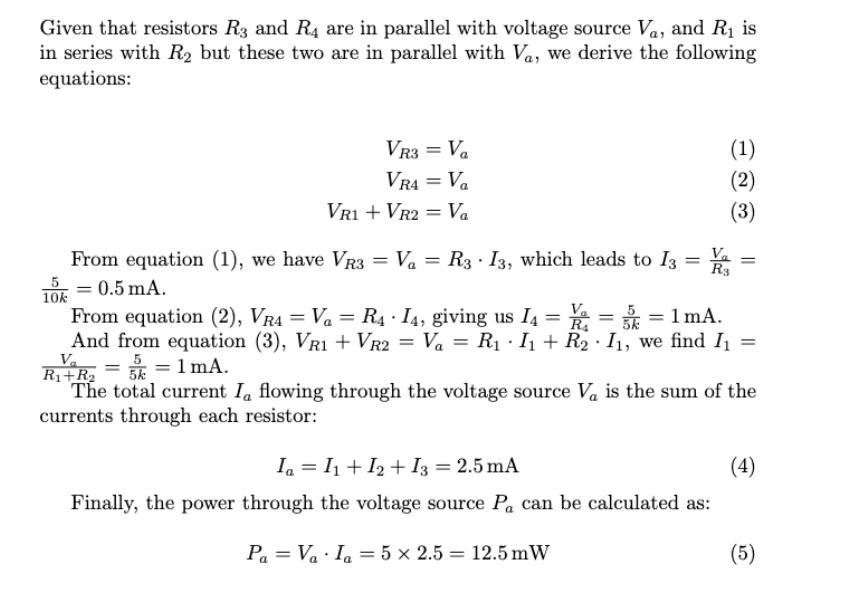

Kan någon bekräfta att jag har tänkt rätt här?

Men jag vet inte hur jag skulle kunna uttrycka I2,I3,I4I_2, I_3, I_4 och IAI_A. Är tanken att man ska uttrycka dessa strömmar i termer av RR och VV? Jag tänker då:

VR3=VA=R3×I3I3=VAR3V_{R_{3}}=V_{A}=R_{3}\times I_{3}\Leftrightarrow \boxed{I_{3}=\frac{V_{A}}{R_{3}}}

VR4=VA=R4×I4I4=VAR4V_{R_{4}}=V_{A}=R_{4}\times I_{4}\Leftrightarrow \boxed{I_{4}=\frac{V_{A}}{R_{4}}}

VR1+VR2=VA=R1×I1+R2×I1I1=VAR1+R2V_{R_{1}}+V_{R_{2}}=V_{A}=R_{1}\times I_{1}+R_{2}\times I_{1}\Leftrightarrow \boxed{I_{1}=\frac{V_{A}}{\left( R_{1}+R_{2}\right) }}

IA=I1+I2+I3IA=R1V1+R2V2+R3V3I_{A}=I_{1}+I_{2}+I_{3}\Leftrightarrow \boxed{I_{A}=\frac{R_{1}}{V_{1}} +\frac{R_{2}}{V_{2}} +\frac{R_{3}}{V_{3}}}
