Bestämma strömmen mellan två punkter till storlek och riktning.
uppgiften lyder så:

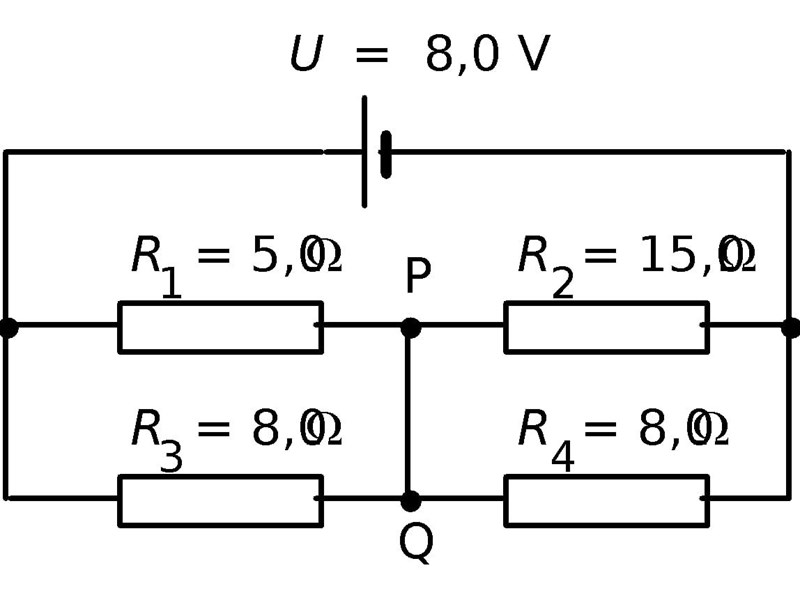

I kopplingen nedan anges polspänningen över batteriet och resistansen hos motstånden. Bestäm strömmen mellan punkterna P och Q till storlek och riktning.
(R1 = 5.0 Ω, R2 = 15.0 Ω, R3 = 8.0 Ω, R4 = 8.0 Ω)
Har försökt att beräkna huvudströmmen genom att ta reda på ersättningsresistansen i hela kretsen och med det senare få reda på gren strömmarna. men kopplingen PQ ställer till det ganska rejält, hur beräknar jag ersättningsresistansen då?
Tänk att du först närmar punkterna P och Q varandra, så att de sammanfaller :-)
Sedan kan man skriva de två parallell-kopplingarna som:
Sedan skriver jag spänningen i PQ som en spänningsdelning av U
Sedan gör du resten själv :-)
vi har nämligen inte gått igenom spänningsdelning i fysiken ännu, men jag har kunnat komma fram till att potential skilllnaden mellan punkterna är 2 men har ingen aning om hur jag ska börja med att räkna strömmen...
Tänk att du först närmar punkterna P och Q varandra, så att de sammanfaller :-)
Potentialskillnaden mellan P och Q är noll...kortslutning.
vi har nämligen inte gått igenom spänningsdelning i fysiken ännu,
Spänningsdelning är inget konstigare än att jag kan skriva om det lite, så att du bör förstå det.
Tänk dig att du närmar punkterna P och Q varandra, så att de sammanfaller :-)
Sedan ha jag tidigare beskrivit R13 och R24 för dig. Det går samma ström (I) genom de båda ersättningsresistanserna, dvs.:
Tack så mycket Affe!
