Bodediagram

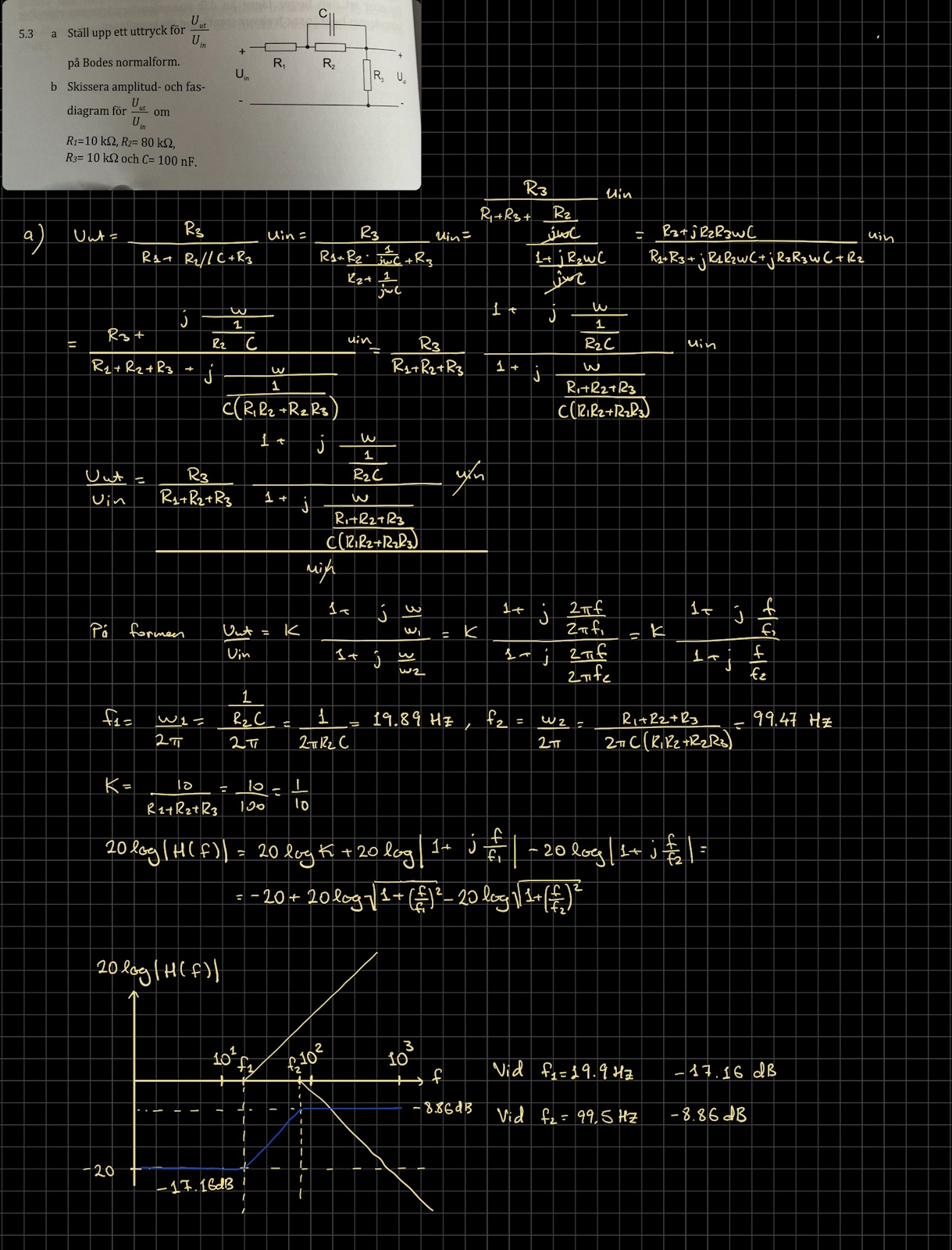

Det här med Bodeplots är lite krångligt. Jag ritar upp de tre termerna separat längst ner, dvs grafen för 20log|H(w)|. Sen adderar jag varje bidrag (blå färg). För att veta "y-värdet" för frekvensen > 99.5 Hz så kan jag stoppa in w=99.5 i 20log|H(w=99.5)|=-8.86 dB får jag då, skilt från facit som är är -6 dB. Jag har tagit fram det "riktiga värdet", i skissen nedan är det asymptoten som är -6dB. Men hur kommer jag fram till det?
Cien skrev:Det här med Bodeplots är lite krångligt. Jag ritar upp de tre termerna separat längst ner, dvs grafen för 20log|H(w)|. Sen adderar jag varje bidrag (blå färg). För att veta "y-värdet" för frekvensen > 99.5 Hz så kan jag stoppa in w=99.5 i 20log|H(w=99.5)|=-8.86 dB får jag då, skilt från facit som är är -6 dB.

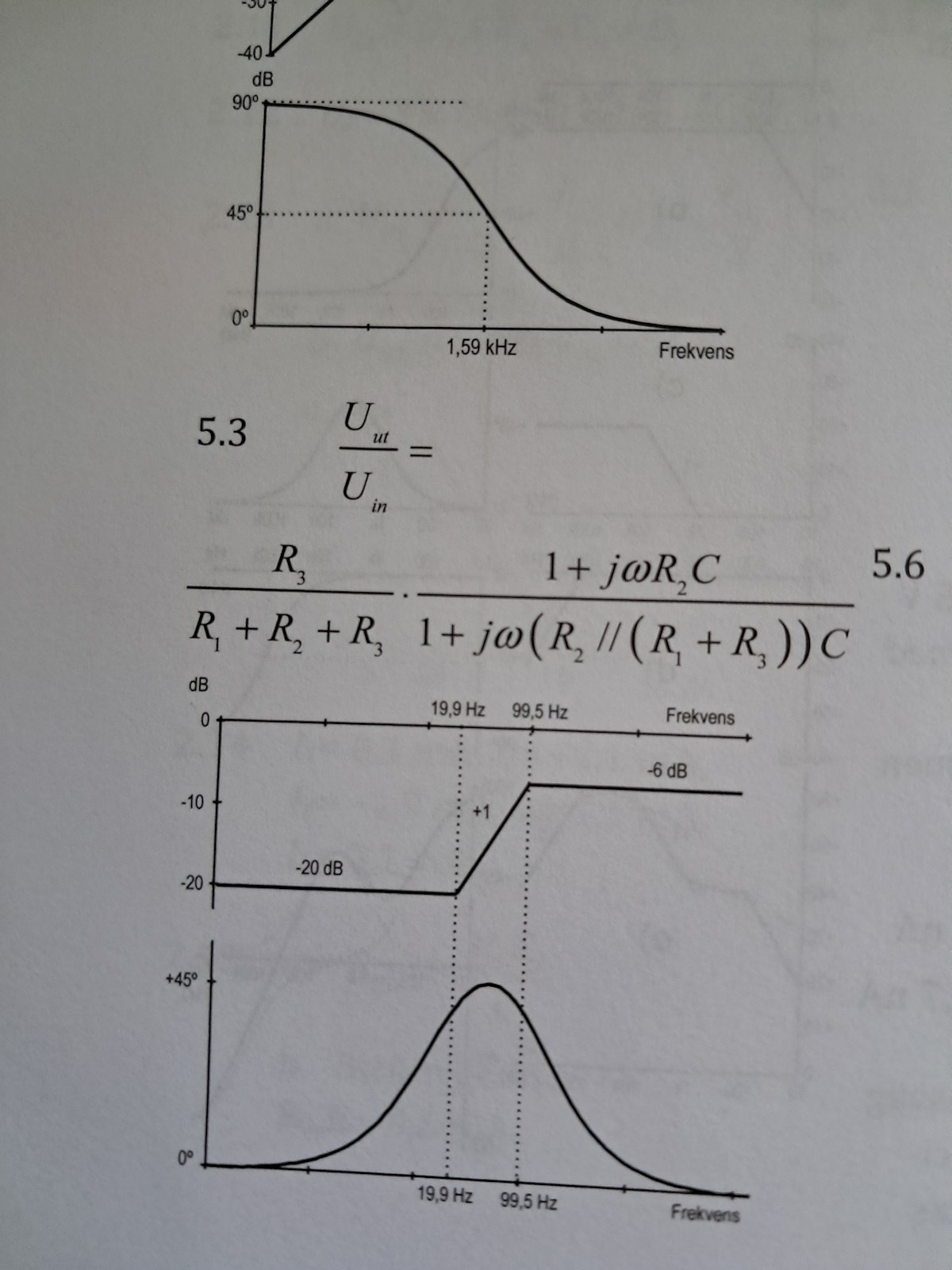

Ja, -6 dB är asymptoten. Vid kantelpunkten är det 3 dB avvikelse från det, så det låter rätt. För höga frekvenser kan du ta 1 kHz eller 10 kHz, där kapacitansen är en kortslutning. Där har du en 10 kΩ + 10 kΩ spänningsdelare, alltså en faktor Uut/Uin = ½ = -6 dB.
