Böjspänning i balk

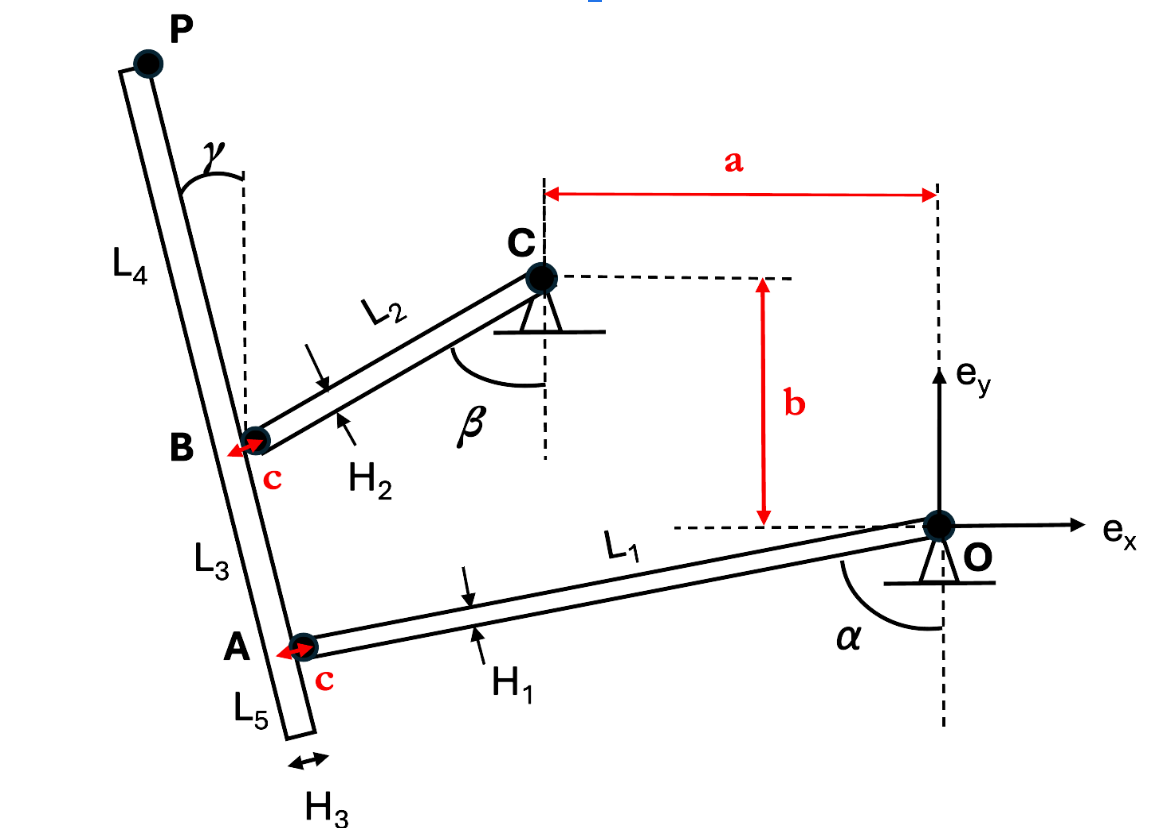

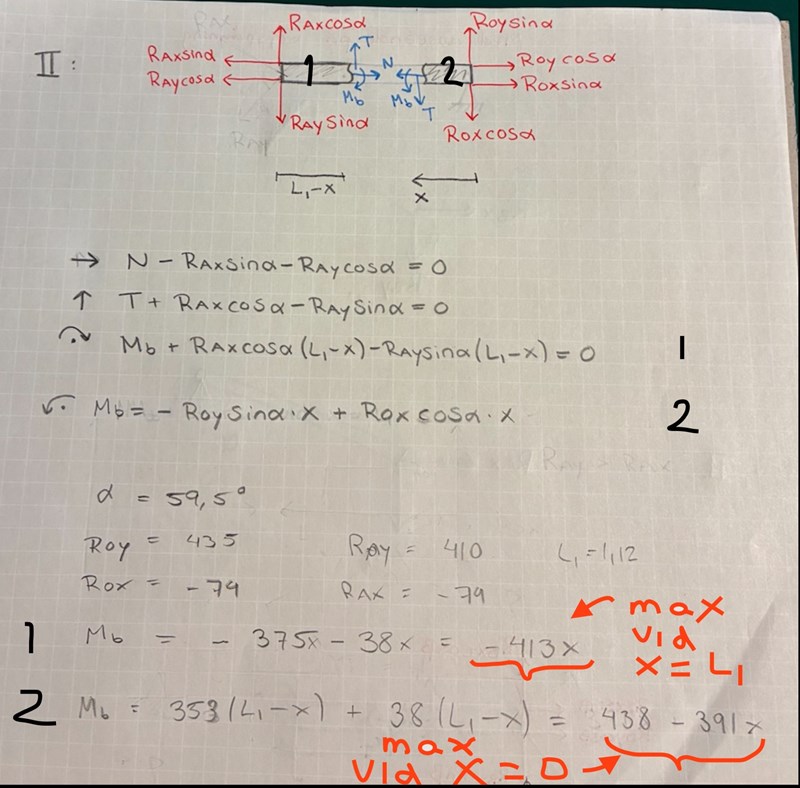

Jag ska beräkna var böjspänningen är som störst i länk 1, dvs den med längden L1. Jag frilägger led O och A, snittar och inför N, T och Mb. Jag får detta:
Krafterna Rox osv varierar med alpha. Men jag testade för ett givet värde på alpha och fick då fram två olika ekvationer för Mb. Beroende från vilket håll jag kollade, alltså om jag räknade med x eller (L1-x)
Jag fick fram att för ena fallet är momentet max vid 0 och för andra fallet vid L1. Men momentet ska ju var 0 i båda dessa punkter.
Lite rörigt med alla krafter men för alla värden på alpha kommer vänstra resultant kraften peka nedåt och den högra peka uppåt.
Det var åratal sedan jag satt med sånt här så jag har på känn att jag tar mig vatten över huvudet. Men jag tycker dina anteckningar ser vettiga ut. Så vettiga att felet antagligen är specifikt nog att jag inte kan bidra med något.
Pröva några extrema fall. Se efter om du då får vettiga värden på krafterna. Om du stöter på ett underligt resultat kanske det kan ge en ledtråd till vad som blivit fel. Vad händer t.ex. om alfa= 0 eller 90 eller 180? Då blir det snälla ekvationer, och man bör kunna se om resultatet fortfarande verkar vara rimligt.
