Byggnadsmekanik/Hållfasthetslära - balkteori
Byggnadsmekanik
Hej!!

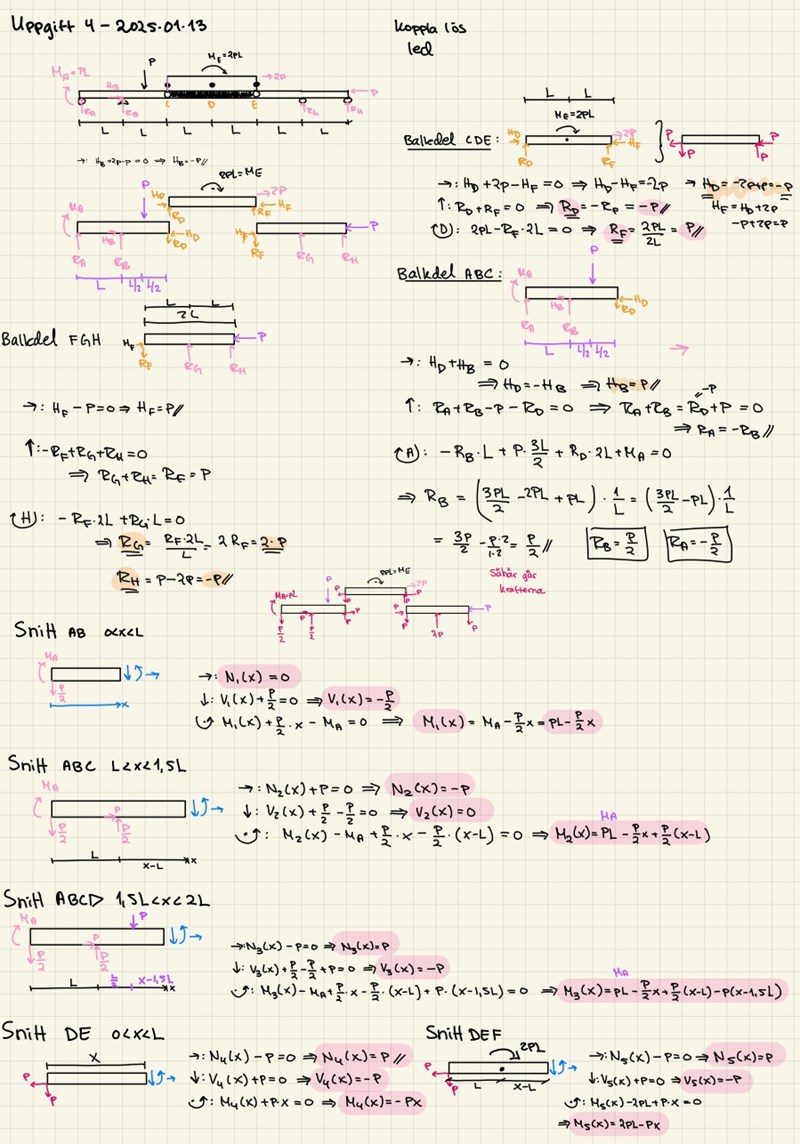

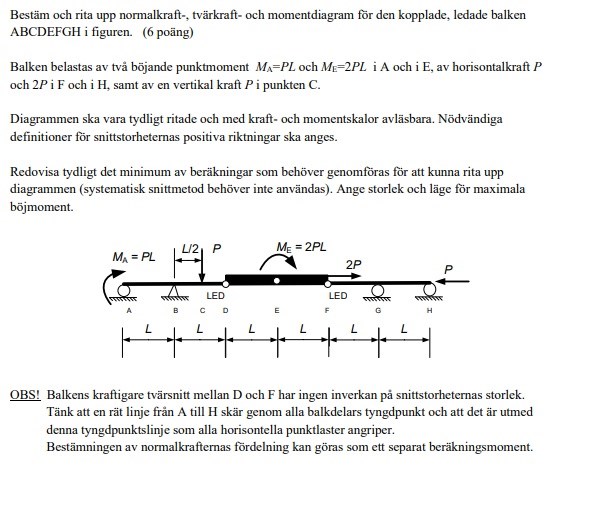

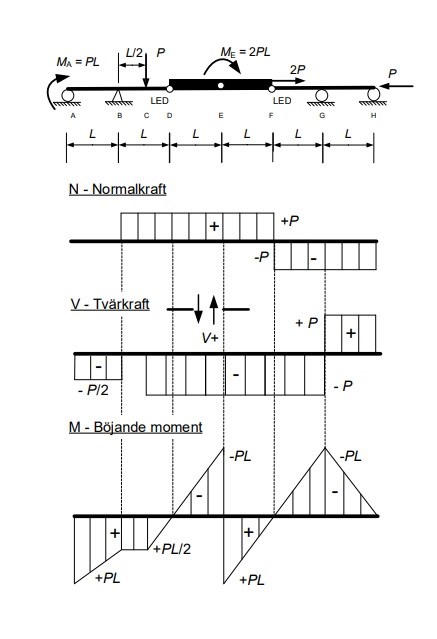

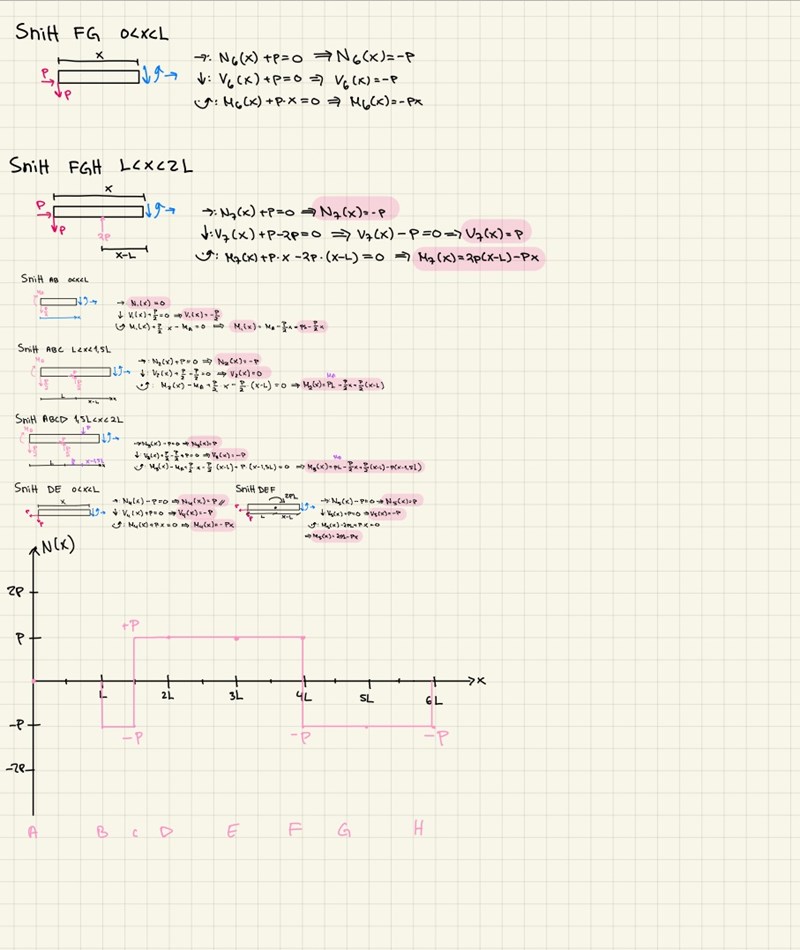

Har kört fast i varför jag får ett annorlunda svar jämfört med lärarens facit i denna tentauppgift. Jag förstår inte var det är nånstans jag tänker fel när jag snittar balken och lägger upp jämviktsekvationerna, och främst är det ju då varför jag får ett negativt värde på normalkraften mellan L<x<1.5L, medan läraren skriver att det är ett positivt värde där....Jag har tenta om två dagar och måste verkligen förstå vad det är för fel jag gör, hade uppskattat enormtom någon ville hjälpa mig :))
Tack på förhand!!

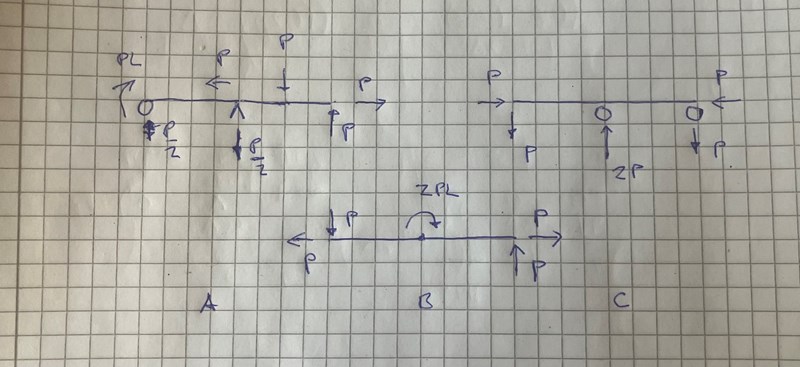

Man får "tugga" sig fram i denna elaka uppgift.
Eftersom delen C inte kan ta upp någon normalkraft i sina rullstöd så måste kraften i vänster ände vara P.
Om vi sen ser på delen B så angriper en kraft 2P i höger ände, och då blir det en dragkraft P "kvar" (svar på din fråga). Om vi fortsätter med B-delen så kräver vertikal- och momentjämvikt att tvärkrafterna i ändarna av B-delen är P.
I delen C är då vänster tvärkraft också P, och därmed av momentjämvikt mittstödet 2P och och högerstödet P, som i figuren.
Om vi sedan ser på A-delen så finns då en dragkraft P som tas upp i mittenstödet, och en tvärkraft P som tillsammans med den givna kraften P i (3L/2) ger en momentekvation kring vänster ände som ger kraften P/2 i mittenstödet, osv....
