Digitala Kretsar - Bestäm utsekvensen

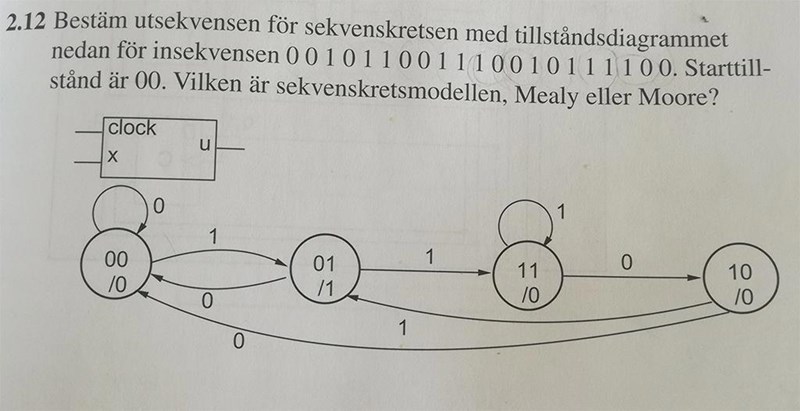

Uppgift:

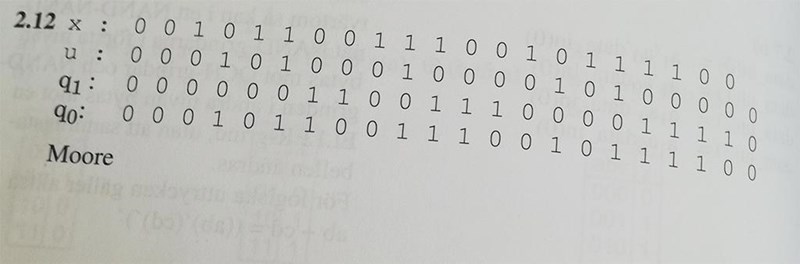

Svar:

Fråga: Om vi kollar på den 3:e kolumnen för u: Borde det inte vara 1 och inte 0? För kollar vi på tillståndsdiagrammet på tillståndet 00, och sätter in "3:e x" alltså "1" så ska den väl hoppa till 01 och få utsekvensen "1" ?

Hittade svaret i kurslitteraturen. "Utsignalen u beror endast av nuvarande tillstånd och ej av insignalen x". Om någon är på liknande uppgift tror jag det i praktiken betyder att du börjar räkna på u från starttillståndet sedan beror på insignalen. Stämmer ju om man kollar facit för där har u en till kolumn jämfört med insignalen x.
