chokladmunk 5
Postad: 21 nov 2020 Redigerad: 21 nov 2020

Digitalteknik uppgift

Hej, är det någon som vet hur man löser följande uppgift:

Konstruera ett nät där insignalen utgör ett trebitars binärtal och där utsignalen utgör insignalen i kvadrat (ett sexbitars binärtal).

Jag vet inte hur jag ska ta mig an uppgiften.

Från boken Digitalteknik, skriven av Lars Nordlund & Ingmar Wiklund

Ture 2981
Postad: 21 nov 2020

Börja med att göra en tabell, 3 bit insignal till 6 bitar utsignal.

sen kan du exvis konstruera varje utbit separat.

chokladmunk 5
Postad: 21 nov 2020

Tack för svaret!

Jag har löst insignalerna men jag förstår inte hur jag ska fixa utsignalerna och konstruera varje bit. Det finns inga exempel eller något som visar hur man ska göra i boken. Har du något tips hur man ska göra det?

Smaragdalena 45711 – Moderator
Postad: 21 nov 2020 Redigerad: 21 nov 2020

Vilken nivå studerar du på? Vi behöver formulera oss väldigt olika före att ge ett bra svar om du går på högstadeiet jämfört med om du studerar på univeristetet. Du kan själv lägga tråden på rätt nivå genom att redigera förstainlägget (inom 2 timmar från att tråden skapades, senare än så behäver du be en moderator om hjälop, exempelvis genom att skriva ett inlägg här i tråden). /moderator

chokladmunk 5
Postad: 21 nov 2020

Ok, tack. Jag har ändrat till gymnasium nu. Jag går i 3:an.

Ture 2981
Postad: 21 nov 2020 Redigerad: 21 nov 2020

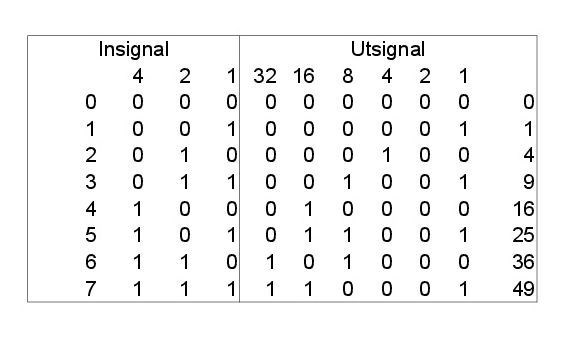

Hej,Jag har gjort tabellen åt dig enligt nedan

Längs till vänster ser du insignalen i decimal form och längst till höger

ser du utsignalen i decimal form. Däremellan resp signal i binärt.

Om du tittar på utsignalen och tar en av bitarna i taget.

Entalsbiten, observera hur den varierar i takt med insignalens entalsbit

Biten som representerar 2 är ständigt noll

Så de signalerna är ju lätta att göra.

Utbiten som representerar 4 är ett enbart vid  insignalen decimalt 2. Då måste du göra ett grindnät som bara blir 1 vid insignalen 010.

Så får man fortsätta bit för bit

Har du lärt dig Karnaughdiagram?

chokladmunk 5
Postad: 21 nov 2020

Tack så jätte mycket för hjälpen!!!

Jag har löst uppgiften nu!
