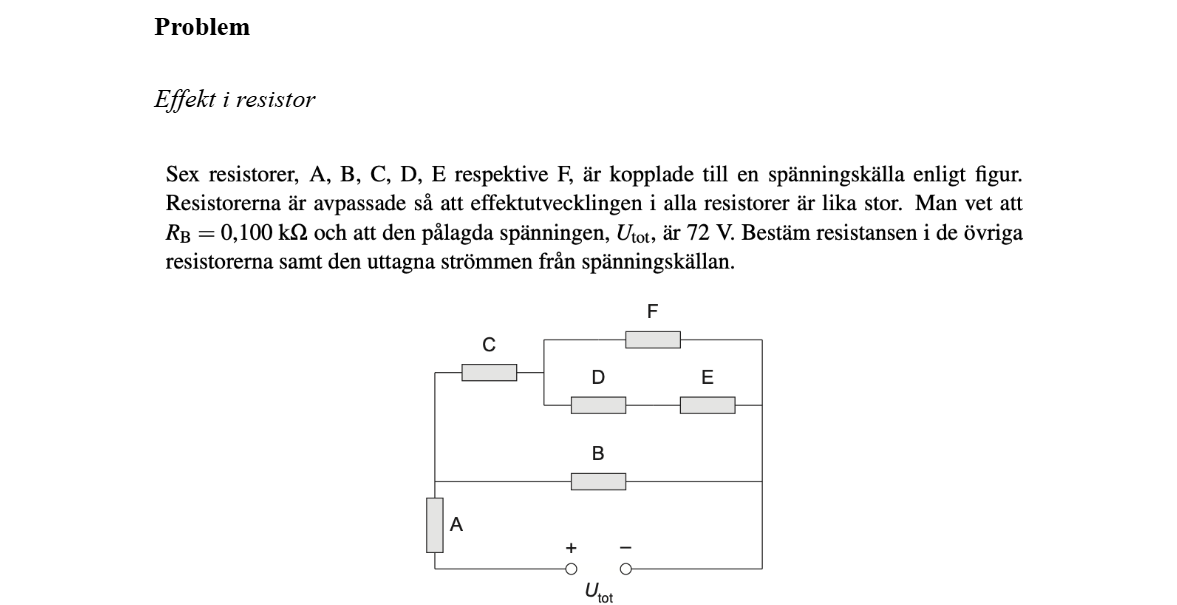

Effekt i resitorer

elias0784 skrev:

Själv har jag kommit fram till att eftersom effektutvecklingen är 4 ggr så stor i övre grenen måste hela övre ersättningsresistansen vara 4 ggr mindre än grenen med motstånd B (100 ohm), alltså 25 ohm i övre gren. Längre än så har jag inte kommit.

Du kan resonera på samma sätt om D, E och F, och så räkna ut förhållanden. Klart är att D och E har samma resistans. Osv.

Rätt klurigt för Fysik 1 tycker jag :)


Håller med om att D o E har samma resistans. Då måste F i sådana fall ha 2 ggr större resistans än D, => R_F = 2R_D. Ersättningsresistansen blir: 1/R_total = 1/(R_D +R_D) + 1/2R_D-> R_total = R_D. Nu har jag fastnat igen. Är jag på rätt spår eller helt ute o cyklar?

Du är fortfarande på rätt väg, om du med R_total menar ersättningen för D, E och F

Ja, det var det jag menade. Men jag ser inget jag kan göra med ersättningsresistansen.

Hur ska jag tänka näst, några tips?

Ersättningsresistansen är väl lika stor som C ?

Ture skrev:

Ersättningsresistansen är väl lika stor som C ?

Det har du rätt i! Jag räknade ut resten av resistorerna förutom A, då den har en egen spänning över sig. Då torde väl motstånd A ha samma resistans som ersättningsresistansen för mittersta och översta grenarna som är; 1/R_{tot. gren 2,3} = 1/100 + 1/25 -> R_{tot. gren 2,3} =  20 ohm. Alltså, A= 20 ohm, o därmed I (ström) ur batteri blir: U/R = 72/(20+20) = 1,8 A?

Stämmer verkligen det där resonemanget om värdet på A?

Effekten i motstånden B tom F är tillsammans 5 ggr större än effekten i A

Alltså I²A*5 = I²*20 vilket skulle ge att A har resistansen 4 ohm

Bäst är att du efter uträkning av de olika värdena kontrollerar att det verkligen blir samma effekt i alla resistorer.

"Effekten i motstånden B tom F är tillsammans 5 ggr större än effekten i A"

Det glömde jag att ta hänsyn till, tack för att du påpekade det!
