effektivvärde av strömmar i trefas

Jag har en uppgift med ett trefassystem med frekvensen 50Hz

fasspänning 230 V och två motstånd med 85 ohm och 65 ohm och ska i uppgiften räkna ut effektivvärde i strömmarna iN, i1 och i2.

fasspänningen tänker jag då är min I^ för hela systemet.

Jag har lite problem i hur jag ska komma igång i tankesättet här, ska jag börja med att räkna samtliga resistorer eller bara en åt gången? Bör jag använda formeln för växelström på var och en av strömmarna?



tacksam för en knuff i rätt riktning

Standardfråga 1a: Har du ritat?

Affe Jkpg 4433
Postad: 3 mar 2019

Är motstånden parallell-kopplade?

axewh 30
Postad: 3 mar 2019

Affe Jkpg 4433
Postad: 3 mar 2019

Det är inte särskilt bra ritat

axewh 30
Postad: 3 mar 2019

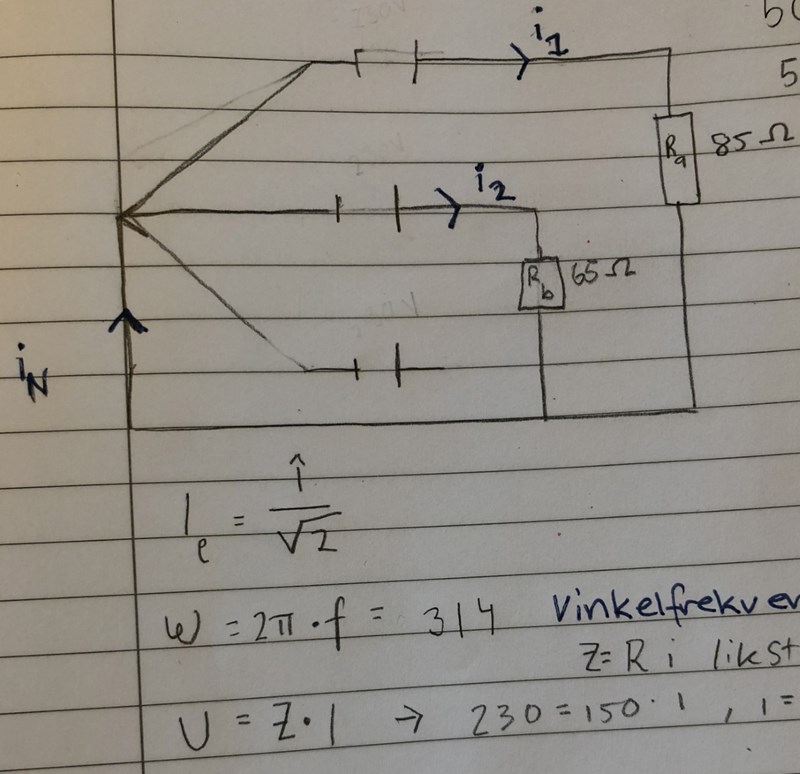

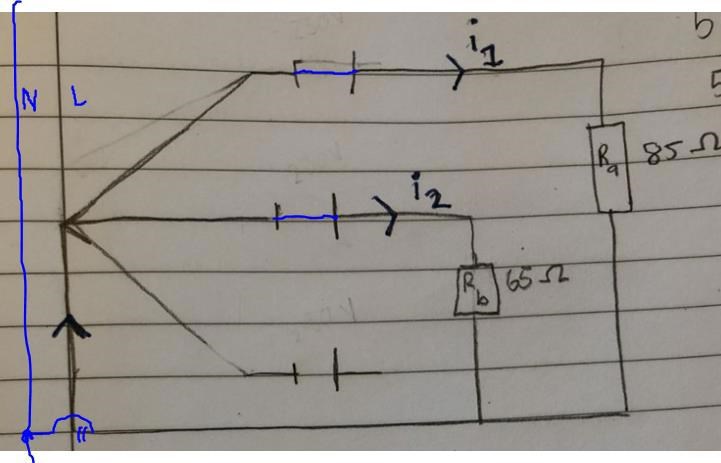

Jag försökte efterlikna bilden i exemplet men ska man alltså då lägga till vid iN en längd?

Affe Jkpg 4433
Postad: 3 mar 2019

Annars gäller enkla villkor för effektiv-värdena hos strömmarna:

iN=i1+i2=UeffRa+UeffRb

Affe Jkpg 4433
Postad: 3 mar 2019
axewh skrev:

Jag försökte efterlikna bilden i exemplet men ska man alltså då lägga till vid iN en längd?

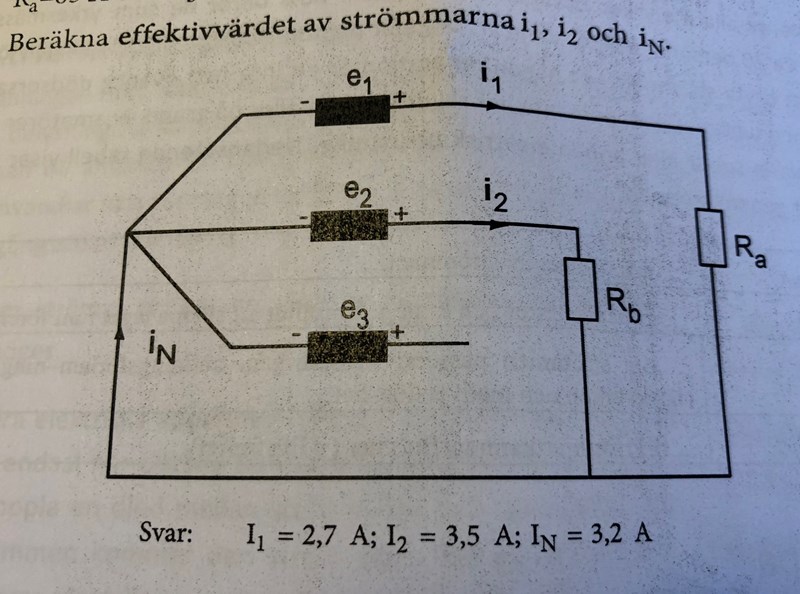

Jahaa...e1, e2 och e3 symboliserar the tre olika faserna, som symboliskt har en gemensam punkt som är "nollan (N)".

axewh 30
Postad: 3 mar 2019

så då blir det  vid i1 230V85ohm=2,7A

i2 230V65 ohm=3,5A



har jag tänkt rätt där?



Hur jag än räknar sen får jag iN till 6,2. om i1+i2=iN -> 2,7+3,5

Om jag räknar den totala impedansen blir det densamma:

 Ueff*2=U ^=625,3Ieff *2=I^=8,8Z=U^I^=37



230/37=6,2

Affe Jkpg 4433
Postad: 3 mar 2019
axewh skrev:

så då blir det  vid i1 230V85ohm=2,7A

i2 230V65 ohm=3,5A



har jag tänkt rätt där?



Hur jag än räknar sen får jag iN till 6,2. om i1+i2=iN -> 2,7+3,5

Om jag räknar den totala impedansen blir det densamma:

 Ueff*2=U ^=625,3Ieff *2=I^=8,8Z=U^I^=37



230/37=6,2

Varför "krånglar" du med toppvärden?

axewh 30
Postad: 3 mar 2019

Jag tror jag tänker att det måste vara mer komplicerat än det faktiskt är, så jag krånglar till det..

axewh 30
Postad: 3 mar 2019

Jag förstår inte hur strömmen i iN inte blir densamma som att lägga ihop strömmen från i1 och i2 då det är den strömmen som möts

Affe Jkpg 4433
Postad: 3 mar 2019 Redigerad: 3 mar 2019

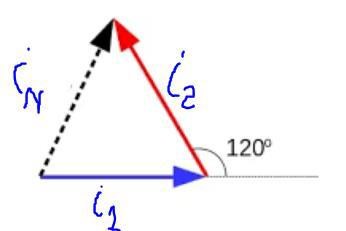

i1 och i2 är två växel-strömmar som har en fasskillnad på 120 grader.

Rita i1 och i2 som summan av två vektorer där vinkeln mellan dom är 120 grader.

Använd sedan cosinus-satsen för att beräkna iN

axewh 30
Postad: 3 mar 2019

iN=2,72+3,52-2*2,7*3,5*cos60



ÄNTLIGEN

TACK för allt tålamod! Har suttit med detta sen igår eftermiddag......
