RebeccaOliver 2
Postad: 17 jan 2019 16:18

effektutveckling

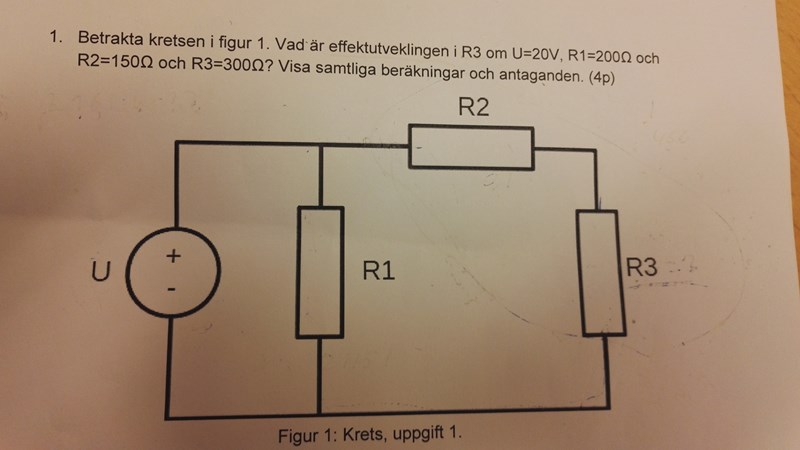

vad är effektutvecklingen i R3?

Jag tänker enligt följande

R2 och R3 är i serie därför kan vi addera dem till 150 + 300 = 450

R1 blir parallel med det motståndet så

1rtotal = 1200+ 1450 =180013rtotal =(180013)-1  =138,46U=R*I => I=U/RI=20 / 138,46 = 0.144446UR3 =300 * 0.144446 = 43P=U*I=43* 0.144446 =6.25 W



är detta korrekt tänkt?

haraldfreij 1322
Postad: 17 jan 2019 16:24 Redigerad: 17 jan 2019 16:25

Välkommen till pluggakuten! Tydlig uträkning och bifogad bild, mycket bra! :)

Nej, det stämmer tyvärr inte, du har räknat ut den totala strömmen, men all den strömmen går inte genom R3 (en del går genom R1 istället).

Egentligen gör du det för svårt för dig, du vet spänningen över R1-R3, och du vet resistansen, så då kan du räkna ut strömmen som går den vägen med hjälp av Ohms lag. Du behöver alltså aldrig räkna ut totala resistansen för R2/R1-R3.

RebeccaOliver 2
Postad: 17 jan 2019 19:15
haraldfreij skrev:

Välkommen till pluggakuten! Tydlig uträkning och bifogad bild, mycket bra! :)

Nej, det stämmer tyvärr inte, du har räknat ut den totala strömmen, men all den strömmen går inte genom R3 (en del går genom R1 istället).

Egentligen gör du det för svårt för dig, du vet spänningen över R1-R3, och du vet resistansen, så då kan du räkna ut strömmen som går den vägen med hjälp av Ohms lag. Du behöver alltså aldrig räkna ut totala resistansen för R2/R1-R3.

 okej, kan man tänka sig att vi börjar i U och går till R2 där strömmen blir U / R =  I = > 20 / 150 = 2/ 15

strömmen mellan R2 och R3 är alltså 2/15

Detta innebär att spänningen över R3 är U = R * I = 300 * 2 / 15 = 40 v

Effekten blir då P = U * I = 40 * 2/15 = 16 / 3 = 5,3 W ?

jag behöver inte bry mig om R1?



Ursäkta om detta är helt fel

Ture 10153 – Livehjälpare
Postad: 17 jan 2019 21:11 Redigerad: 17 jan 2019 21:13

strömmen som går genom R2 och R3, tillsammans 450 ohm, blir enligt ohms lag  I = 20/450.

Effekten P över R3 ges av U*I, där U = I*(R3), vilket om du kombinerar dess uttryck blir

P= I*I*(R3) och sätter in siffror 20*20*300/(450*450) = 0,59 W
