studentkonstruktion 9
Postad: 24 feb 2023 16:29

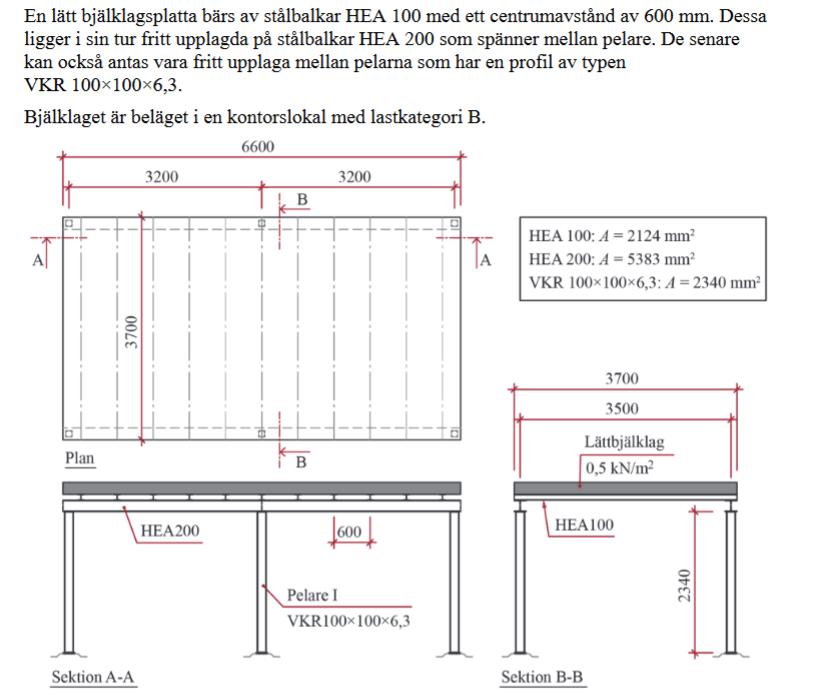

Egentyngd och nyttiglast, har jag tänkt rätt?

Är lite osäker på hur jag får fram egentyngden. Är det rätt att addera eg.tyngden för bjälklaget ovan med arean*tungheten? Och sedan likadant med de andra? Jag har fått rätt svar men undrar om jag tänkt rätt? Tunghet stål: 77kN/m3)

b) HEA100: Eg= 0.5*0.6+0.002124*77 = 0,46kN/m (0.5kN/m2 eg.tyngd för bjälklaget)(mittbalk bär 0.3+0.3m)

N = 2.5*0.6 = 1.5kN/m (2.5kN/m2 är nyttiglast för bjälklaget)

c) HEA200: Eg= 0,46*3.7*11/(4*3.3)+0.005383*77 = 1.8kN/m

N = 1.5*3.7*11/(4*3.3) = 4.6kN/m (11 antal HEA100 balkar)

d) Pelare mitt: Eg= 1,8*3.3+0,00234*77*2.34 = 6,3kN

N= 4.6*3.3 = 15kN (bär halva lasten från två balkar-> tot en balk dvs 3.3)
