El-lära. Koppling till Jord via ett Arduino-kretskort

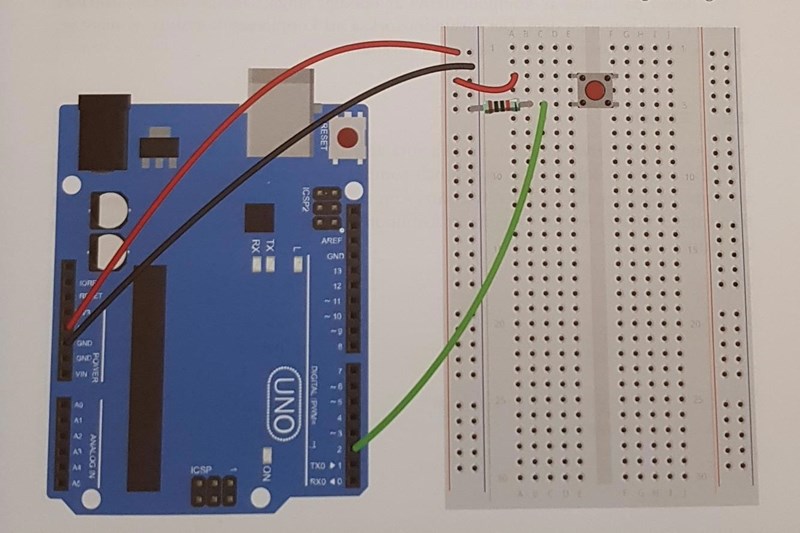

Detta är ett Arduino-Uno kretskort där jag ska koppla som bilden nedanför. Arduinon är uppkopplad mot det så kallade Breadboardet på följande vis.

Röd lång kabel: 5V från Arduinot till (+) på kopplingsplattan

Svart lång kabel: Ground till (-) på kopplingsplattan

Röd liten kabel: Från (+) till rad A3

En brytare som sitter på rad 3 och 5.

Grönkabel: INPUT-pin(2) på Arduinot

En resistor på 10 Ohm tillbaka till (-).

I denna uppgift så ska man genom programmering lyckas göra så att när knappen trycks ned så sänds en signal till Arduinokretskortet. Det jag har problem med är teoretiskt varför en Resistor behövs tillbaka när den går till Jord. Enligt uppgiften så behövs resistorn för att annars så kortsluts Arduinot, men jag är otroligt ny på el-lära och vill veta exakt varför och hur jag ska tänka. Är det någon som har teoretisk kunskap nog att kunna förklara det?  Eller om det finns någonstans jag kan bli hänvisad till.

Admin får ta bort om inlägget är opassande!

Affe Jkpg Online 6614
Postad: 10 maj 2019

Är du säker på att resistorn är på 10 Ohm?
Tryck i så fall inte på knappen!
Kan det vara så att resistorn är på 10kOhm?

Kan du försöka rita ett litet elschema på kopplingen på kopplingsplattan, så förstår du nog bättre vad som händer.

Hanus 8
Postad: 10 maj 2019
Affe Jkpg skrev:

Är du säker på att resistorn är på 10 Ohm?
Tryck i så fall inte på knappen!
Kan det vara så att resistorn är på 10kOhm?

Kan du försöka rita ett litet elschema på kopplingen på kopplingsplattan, så förstår du nog bättre vad som händer.

Skrev fel, 10 kOhm är det!

Affe Jkpg Online 6614
Postad: 10 maj 2019

Som sagt...rita elschema....

Vilken spänning har du i grön ledning när strömbrytaren är:

1. Sluten
2. Bruten

Hanus 8
Postad: 10 maj 2019

Vad jag vet om sedan tidigare så klarar kretskortet inte av mer än 40 mA.

Med en 10 kOhms resistor så bör den resterande strömmen som går ut i kretsen bli genom Ohms lag.

I = U/R

I = 5/10000

I = 0,5 mA

Vet ju då iallafall att strömmen inte är hög nog för att kortsluta kortet, eller har jag tänkt rätt där?

Ska rita Elschema strax, sitter på jobbet!

Affe Jkpg Online 6614
Postad: 10 maj 2019

Så långt har du tänkt rätt :-)

Hanus 8
Postad: 10 maj 2019
Affe Jkpg skrev:

Så långt har du tänkt rätt :-)

Här tror jag att jag fått rätt. Då resistorn och den gröna kabeln ligger parallellkopplade, då strömmen går över båda kretsarna.

Affe Jkpg Online 6614
Postad: 10 maj 2019

Snyggt elschema :-)

Man kan inte påstå att resistorn och den gröna kabeln ligger parallellkopplade.
In i PIN 2 har du hög resistans mot jord (GRD).

Vilken spänning har du i grön ledning när strömbrytaren är:

1. Sluten
2. Bruten

Hanus 8
Postad: 10 maj 2019
Affe Jkpg skrev:

Snyggt elschema :-)

Man kan inte påstå att resistorn och den gröna kabeln ligger parallellkopplade.
In i PIN 2 har du hög resistans mot jord (GRD).

Vilken spänning har du i grön ledning när strömbrytaren är:

1. Sluten
2. Bruten

Just vilken spänning som går igenom den gröna ledningen vet jag inte. De värden jag har är en ingående spänning på 5 volt, sen en ström på 0,5 mA som går igenom kretsen. För att beräkna spänningen så används Ohms lag U = R * I. När strömbrytaren är sluten så bör jag få en hög input mot pin 2, och när brytaren är bruten så får jag ingen spänning i den gröna kabeln. Så långt kan jag lista ut, är helt ny på El-lära :/

Affe Jkpg Online 6614
Postad: 10 maj 2019 Redigerad: 10 maj 2019

Du resonerar fel.

  • Spänningen är en potential och kan delvis liknas vid höjden på ett vattenfall. Höjden på ett vattenfall "går" ingen stans.
  • Strömmen kan jämföras med Motala- och Stockholms-ström...dvs vatten som strömmar med ett antal kubikmeter per sekund. Strömmarna "går" till sist till havet (jord, GRD).

Vilken spänning har du i grön ledning när strömbrytaren är:

1. Sluten...5V. All spänning ligger över 10kohm och således även in i PIN 2
2. Bruten....0V. PIN 2 kalles en in-pinne och som sådan har den ingen förmåga att driva någon särskilt stor ström ut. En spänning nära noll ligger då över 10kohm och således även in i PIN2

ThomasN 105
Postad: 18 maj 2020

Kan det vara så att ingången P2 är "högohmig"? Dvs i storleksordningen megaohm eller mer.

I så fall behövs 10kohmaren för att se till att P2 hamnar på 0V när man inte trycker på switchen. CMOS-kretsar i processorer är i regel sådana och om de bara "hänger i luften" så blir de väldigt störningskänsliga.
