Elektricitet

Hej jag håller inte riktigt med facit och vill gärna att ni upplyser mig varför jag har fel :P OBS: Linjen mellan P & Q finns ej än, det är en senare fråga, så tänk bara bort PQ linjen.

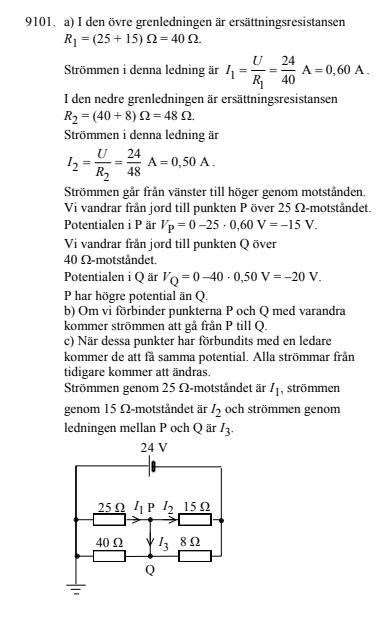

Okej: Strömmen som går genom den övre grenen är: 0,6A, För att få reda på potentialen tänker jag att man endast gör: $V_{p} = 24 - 25 \times 0, 6 = 9 V M e n f a c i t u t g å r f r å n d e n j o d d a d e p u n k t e n ? ? ?$

Potentialen i en punkt är detsamma som spänningen mot jord. Potentialen till höger om batteriet är -24 V, och inte 0 V som du utgått från. När man introduceras till elnät väljer man ofta punkten med kretsens lägsta potential som referenspunkt (dvs som du gjort), så att man bara behöver räkna med positiva potentialer, men när det finns en jord utritad såhär ska man alltid räkna potential relativt den.
