6 svar
57 visningar
KriAno 107
Postad: 8 jan 2019 Redigerad: 8 jan 2019

Elektricitet, koppling

Hej!

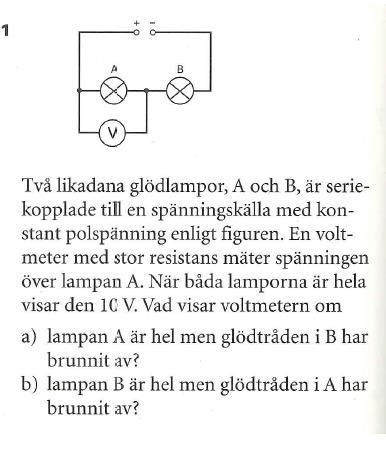

Jag skulle behöva hjälp med den här uppgiften:





Jag har löst a), men jag förstår inte hur jag ska tänka på b).

Det som blir kvar när man tagit bort lampa A blir en seriekoppling.

Jag vet att den totala spänningen är summan av spänningen över varje komponent i seriekopplingen, och eftersom glödlamporna är likadana så borde spänningen i lampa B vara 10 V som i lampa A. Så då borde den totala spänningen i kretsen bli 20 V.

När jag utgår ifrån det så borde ju voltmetern visa 10 V?

Men hur ska jag tänka?

Affe Jkpg 4618
Postad: 8 jan 2019

Om du tar bort lamporna och mäter över "+" och "-", vad visar voltmetern då?

Laguna Online 4989
Postad: 8 jan 2019 Redigerad: 8 jan 2019

Edit: strök ännu mer dumheter.

KriAno 107
Postad: 8 jan 2019
Affe Jkpg skrev:

Om du tar bort lamporna och mäter över "+" och "-", vad visar voltmetern då?

 Men blir inte det 20 V då? Blir inte det den totala spänningen?

Affe Jkpg 4618
Postad: 8 jan 2019

1: Du tar bort lamporna och mäter över "+" och "-", vad visar voltmetern då?

2: Du sätter tillbaka lampa B och mäter som på bilden i uppgiften. Det går ingen ström i kretsen.

Blir det någon skillnad på mätt spänning på voltmetern vid mätning "1:" och "2:"

KriAno 107
Postad: 8 jan 2019
Affe Jkpg skrev:

1: Du tar bort lamporna och mäter över "+" och "-", vad visar voltmetern då?

2: Du sätter tillbaka lampa B och mäter som på bilden i uppgiften. Det går ingen ström i kretsen.

Blir det någon skillnad på mätt spänning på voltmetern vid mätning "1:" och "2:"

 1. 20 V

2. 0 V

Ja, skillnaden är 20 V

Affe Jkpg 4618
Postad: 8 jan 2019
KriAno skrev:
Affe Jkpg skrev:

1: Du tar bort lamporna och mäter över "+" och "-", vad visar voltmetern då?

2: Du sätter tillbaka lampa B och mäter som på bilden i uppgiften. Det går ingen ström i kretsen.

Blir det någon skillnad på mätt spänning på voltmetern vid mätning "1:" och "2:"

 1. 20 V

2. 0 V

Ja, skillnaden är 20 V

2. Kan det finnas något spänningsfall (U=R*I) över lampan B, när det inte går någon ström genom lampan?
