Cajsazachrisson 97
Postad: 10 jan 2021

Elektrisk krets

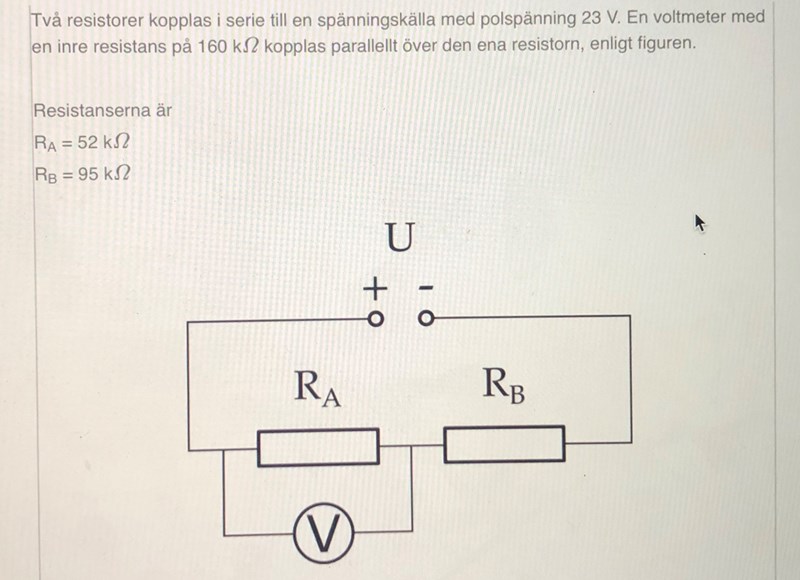

Hej! Är helt lost på denna fråga som lyder, vad visar voltmetern?

Hur ska jag börja här?

Yngve 20042 – Volontär digitala räknestugor
Postad: 10 jan 2021 Redigerad: 10 jan 2021

Eftersom spänningen över motståndet RAR_A är UA=RA·IAU_ A=R_A\cdot I_A så behöver du ta reda på hur stor strömmen IAI_A genom motståndet RAR_A är.

Kommer du vidare då?

Tips

Det flyter lika stor ström genom båda motstånden eftersom de är seriekopplade.

Cajsazachrisson 97
Postad: 10 jan 2021

Okej, så jag ska ta reda på strömmen i hela kretsen?

I=U/R

Det jag klurar på är vad jag gör med voltmeterns inre resistans? Ska jag räkna med den när jag räknar på totala resistansen?

Voltmetern är parallellkopplad med motståndet den mäter över. Vilken är ersättningsresistansen för dessa?

Cajsazachrisson 97
Postad: 11 jan 2021

Ersättningsresistansen blir 39,24 för voltmetern och motståndet!

Cajsazachrisson 97
Postad: 11 jan 2021

Hur gör jag sedan?

Beräknar ersättningsresistansen för detta plus det seriekopplade motståndet. När du vet detta kan du beräkna strömmen genom RB. Sedan kan du beräkna UB och därefter UA.

Cajsazachrisson 97
Postad: 12 jan 2021

Tack snälla, nu förstår jag!!
