Elektrisk krets

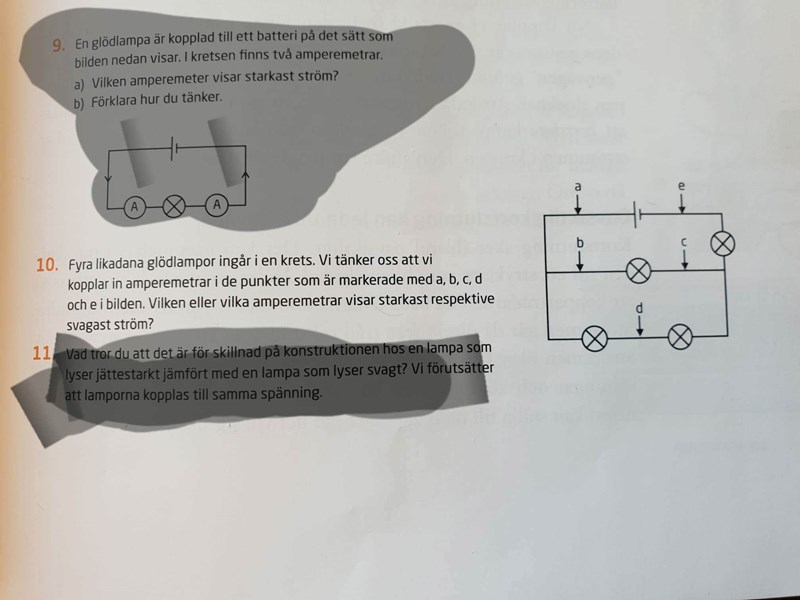

Hej! Skulle vara tacksam om någon kunde hjälpa mig att förstå det här. Facit säger att amperemetrarna i punkterna A och E visar starkast ström, och amperemetern i punkt D visar svagast ström.
Men som jag ser det så ingår ju A, D och E i den yttersta kretsen där strömmen får gå genom 3 lampor.
B och C ingår ju i den inre kretsen där strömmen bara behöver gå genom 2 lampor.
Så jag tycker svaret borde vara att amperemetrarna B och C visar starkast ström eftersom den strömmen bara behöver gå genom två lampor.
Kan någon förklara hur jag tänker fel?
'
All ström går ju genom amperemetrarna a och e, både den del som går genom kretsen med 2 lampor och den del som går genom kretsen med 2 lampor. Amperemetrarna b och c visar högre ström än d eftersom den strömmen bara behöver gå genom två lampor.
Ah, då fattar jag, tack! Man kan alltså tänka att strömmen liksom skickas ut två gånger, och a, d drabbas av båda vändorna!
Strömmarna flyter likadant hela tiden, men fördelar sig olika i b,c-grenen och d-grenen. En lampa ger mindre motstånd än två.
Det kan hjälpa att likna detta med vattenledningar. Batteriet är en pump och lamporna är kranar som stryper likadant på alla ställen. Så två kranar efter varandra stryper mer en en ensam.
Det är en liknelse, en fysiker skulle strypa mig om hen läste detta :-)
