Elektrisk krets

detrr skrev :



Hur ska man tänka när man har strömavbrytare?

Beräkna kretsens totalresistans.

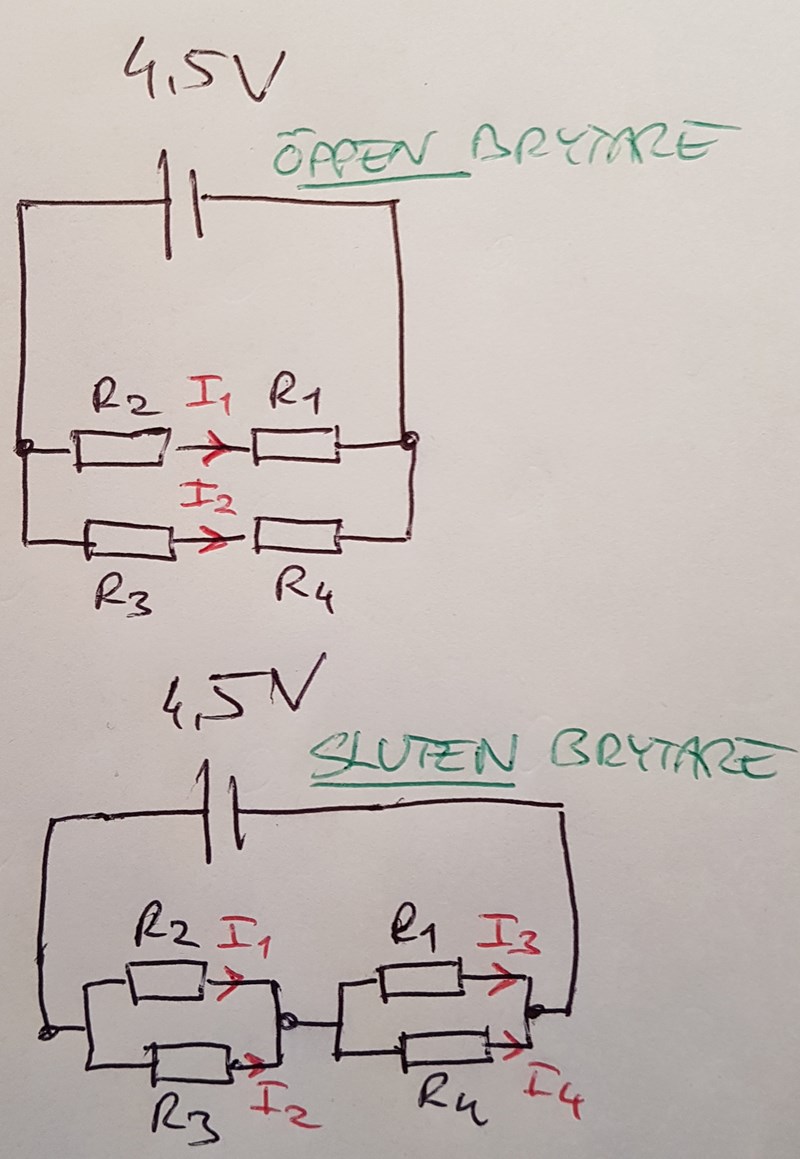

Öppen strömbrytare:

$R_1$ och $R_2$ är seriekopplade så deras sammanlagda resistans är $R_1+R_2$.

$R_3$ och $R_4$ är seriekopplade så deras sammanlagda resistans är $R_3+R_4$.

Dessa två sammanlagda resistanser är parallellkopplade så kretsens totalresistans $R_{tot}$ fås ur

$\frac{1}{R_{tot}}=\frac{1}{R_1+R_2}+\frac{1}{R_3+R_4}$

Sluten strömbrytare:

$R_2$ och $R_3$ är parallellkopplade så deras sammanlagda resistans är ,,,

$R_1$ och $R_4$ är parallellkopplade så deras sammanlagda resistans är ....

Dessa två sammanlagda resistanserna är seriekopplade så kretsens totalresistans $R_{tot}$ fås ur ...

Kommer du vidare nu?

aa  jag gjorde som du sa och fick fram rätt svar, men det jag inte fattar är vad strömbrytaren gör när den är öppen respektive stängd. Hur påverkar det kretsen?

detrr skrev :

aa  jag gjorde som du sa och fick fram rätt svar, men det jag inte fattar är vad strömbrytaren gör när den är öppen respektive stängd. Hur påverkar det kretsen?

Det är två helt olika kretsar om brytaren är öppen eller stängd.

Strömmen delar upp sig på två olika vägar när brytaren är öppen.

När brytaren är stängd delar strömmen upp sig på fyra olika vägar.

aa nu ser jag det, tack!!! :)
