9 svar
70 visningar
elizabethbolund 245
Postad: 19 apr 15:06

Elektrisk krets

Hej!

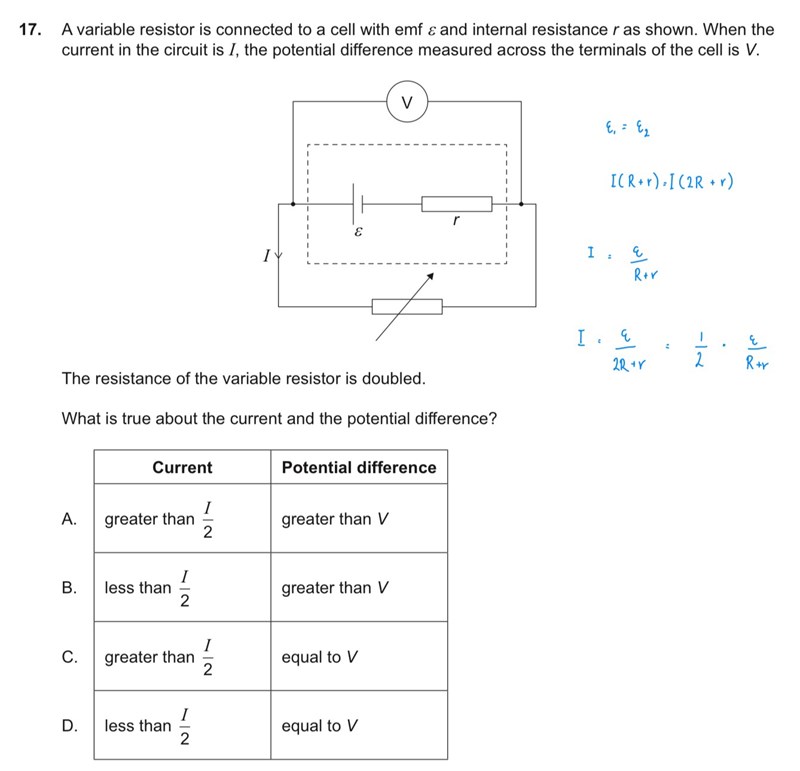

Jag kan inte riktigt greppa denna fråga :/

Laguna 29014
Postad: 19 apr 16:27

Vi kallar startvärdet för den variabla resistorn för R (sedan blir den 2R). Och den nya potentialskillnaden kallar vi U. Den nya strömmen kallar vi I2.

R*I = e + r*I = V

När vi ändrar resistansen har vi

2R*I2 = e + r*I2 = U

Kan du göra något med dessa ekvationer?

elizabethbolund 245
Postad: 19 apr 16:39

Försökte manipulera dem lite här men verkar inte komma fram till någongting. Dessutom förstår jag inte varför IR=e+Ir, borde det inte vara att IR=e-Ir=V

ThomasN 1847
Postad: 19 apr 17:05



Dessutom förstår jag inte varför IR=e+Ir, borde det inte vara att IR=e-Ir=V

Jo, IR = e -Ir = V är rätt.

ThomasN 1847
Postad: 19 apr 17:19

Om motståndet R blir dubbelt så stort så minskar strömmen. Vad händer då med spänningen so voltmetern mäter?

Använd formlerna (de som inte innehåller V och U) och räkna ut förhållandet mellan I och I2

elizabethbolund 245
Postad: 19 apr 22:02

När resistansen ökar minskar strömmen, konceptet förstår jag, men ändå blir V dubbelt så stor? Att strömmen minskar med en ökad resistens borde väl bero på att V är konstant. Fast det behöver inte vara konstant i detta läge för V ≠ e. Mina tankar går emot varandra typ.



enligt mina manipulationer nedan förstår jag varför V skulle ändras och vara större (men som sagt, det går inte ihop då med konceptet ovan). Det enda jag kommer fram till att 2V-e är större än V-e och då måste I’ vara större.

Jan Ragnar 1743
Postad: 19 apr 23:19

Det är nästan enklare att resonera sig fram till vad som händer än att räkna på det tycker jag.

Eftersom den inre resistansen finns inne i batteriet så är batteriets polspänning som högst och lika med ε om batteriet är obelastat, dvs det inte levererar någon ström, alltså i det här fallet om R = ∞. Om belastningen (dvs strömmen) minskar så ökar alltså polspänningen.

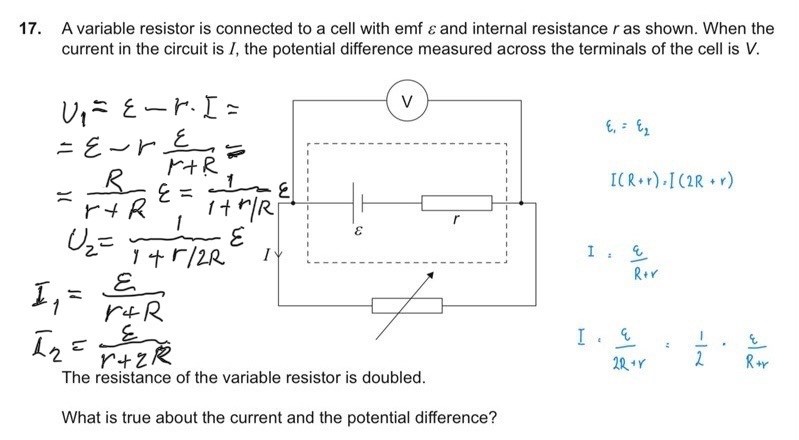

Om man ändå vill räkna, se tillägg i figuren.

elizabethbolund 245
Postad: 20 apr 10:09

Tack! Detta förstår jag, men jag förstår inte varför svaret skulle bli A (enligt facit). Varför skulle strömmen vara större och inte mindre?

Laguna 29014
Postad: 20 apr 10:24

I2I1=r+Rr+2R=12+r/2r+2R\frac{I_2}{I_1} = \frac{r+R}{r+2R} = \frac{1}{2} + \frac{r/2}{r+2R}.

Jan Ragnar 1743
Postad: 20 apr 10:30

Strömmen minskar, men den är större än I1/2.
