Nyrkki 1 – Fd. Medlem
Postad: 25 okt 2017 20:02

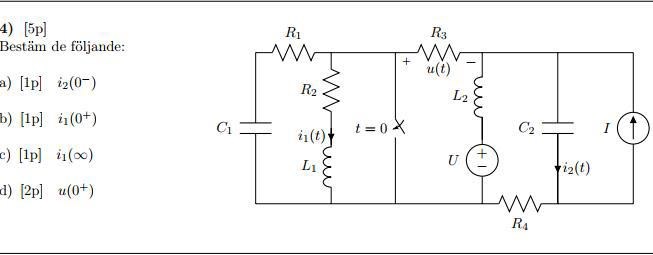

Elektrisk krets med spolar och kondensatorer

Jag försöker lösa d).

Jag har kommit fram till att vänstra sidan av kretsen kommer att vara kortsluten då t>0. Något annat är väl att när man har en strömkälla och en spänningskälla parallellkopplade kommer det vara som att det bara finns en spänningskälla - och samma princip för seriekoppling men med strömkällor.

För att beskriva spänningen över resistorn R3 försöker jag då beskriva alla strömmar som går in och ut ur noden högst upp till höger.

Strömmen från grenen med spolen L2 och spänningskällan hittar man genom att kolla på hur kretsen ser ut precis innan t=0 (och anta att det är jämvikt). Den får jag då till: U2/(R2 + R3) - I.

Sedan strular det när jag försöker beskriva strömmen i grenen med kondensatorn C2.



Det här ska tydligen vara svaret (spoiler)
