Elektrisk potential

CirujanaZ skrev:

[...[

jag vet att på första (A )

så är P1 = 12 V och P2= 0

Det stämmer

och på B P1= -12 och P2 = 0

men jag förstår inte varför. Det är jordat Efter punkt B , blir inte det 0 efter där det är jordad och efter?

Jo, potentialen vid jordningspunkten är 0 V.

Eftersom det inte finns något motstånd mellan jordningspunkten och punkt P2 så är potentialen 0 V även vid P2.

På dem resterande två lyckades jag ej komma fram till nån svar

På C kan du börja med att potentialen ör 12 V vid P1 och 0 V vid P3.

Spänningsfallet från P1 till P3 är alltså 12 V.

Du kan nu använda Ohms lag U = R*I, som söger att spänningsfallet U över en resistor är proportionellt mot resistorns resistans R.

Eftersom de båda lamporna resistans är lika stor så är spänningsfalket lika stort över de båda lamporna. Kommer du vidare på den då?

=====

På D kan du ersätta de båda parallellkopplsde lamporna ned en enda lampa med hälften så stor resistans. Då blir kopplingsschemat likadant som i A

okej jag förstår A och B nu,
jag trodde tidigare att det blir 0 endast efter jordningen men antagligen så blir det 0 på hela leden (strecket)

Men på C,
Jag tänkte att eftersom Strecket som P3 är på är jordad så är potentialen där 0.
Och P1 är 12 V , då tänkte jag att P2 var också 0 eftersom i mina anteckningar från lektionen har jag skrivit:
U-totalt =U1 + U2
Jag vet att detta gäller spänningen, men eftersom både spänning och potential har samma enhet (Volt) så använde jag denna "regel"

men det stämmer ju inte med Facit som säger P1=12V P2 = 6V och P3 = 0V

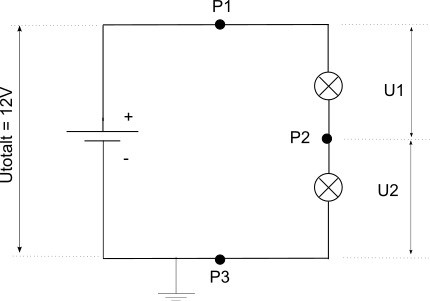

Är det så här du tänker:

Då stämmer formeln Utotalt = U1 + U2.
Och eftersom lamporna är likadana så blir spänningarna U1 och U2 lika stora.

PS. Spänning är skillnaden mellan två potentialer och mäts som du säger i Volt. T.ex. U1 = P1 - P2
