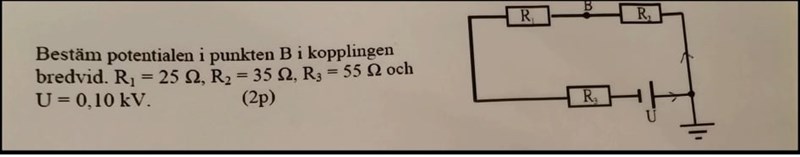

Elektrisk potential

Jag har gjort som följande:

Först beräknade jag Rtot:

$R 12 = 25 + 35 = 60 o h m \frac{1}{R t o t} = \frac{1}{R 12} + \frac{1}{R 3} \frac{1}{R t o t} = \frac{1}{60} + \frac{1}{55} = 28.696$

Sedan beräknade jag strömmen:

$I = \frac{U}{R t o t} - - - > I = \frac{100 V}{28.696 o h m} = 3.4848 A$

$V B : 0 - 3.5 \cdot 35 = - 122.5 V$

Svar: -122.5V är potentialen vid punkten B.

Har jag gjort rätt?

Nej, det är inte en parallellkoppling mellan R3 och de andra två, alla resistanserna är seriekopplade.

Ernestoeinstein skrev:

Svar: -122.5V är potentialen vid punkten B.

Har jag gjort rätt?

Var skulle det kunna komma ifrån när spänningskällan är 100 volt?

Pieter Kuiper skrev:
Ernestoeinstein skrev:

Svar: -122.5V är potentialen vid punkten B.

Har jag gjort rätt?

Var skulle det kunna komma ifrån när spänningskällan är 100 volt?

Gjorde om:

$R t o t = 25 + 35 + 55 = 115 o h m I = \frac{100}{115} = 0.8696 V B = 0 - 0.8696 \cdot 35 = - 30.436$

Svar: -30 är den elektriska potentialen vid punkt B

Är jag på rätt väg och rätt svar?

Det ser bra ut.

Ernestoeinstein skrev:
Gjorde om:

$R t o t = 25 + 35 + 55 = 115 o h m I = \frac{100}{115} = 0.8696 V B = 0 - 0.8696 \cdot 35 = - 30.436$

Svar: -30 är den elektriska potentialen vid punkt B

Är jag på rätt väg och rätt svar?

Glöm bara inte att skriva enheter.
