Elektriska kretsar

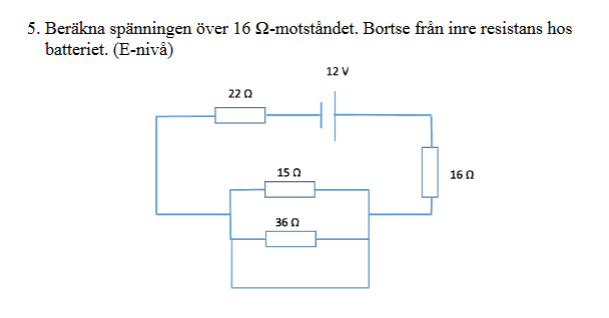

Beräkna spänningen över 16 Ω-motståndet. Bortse från inre resistans hos batteriet.

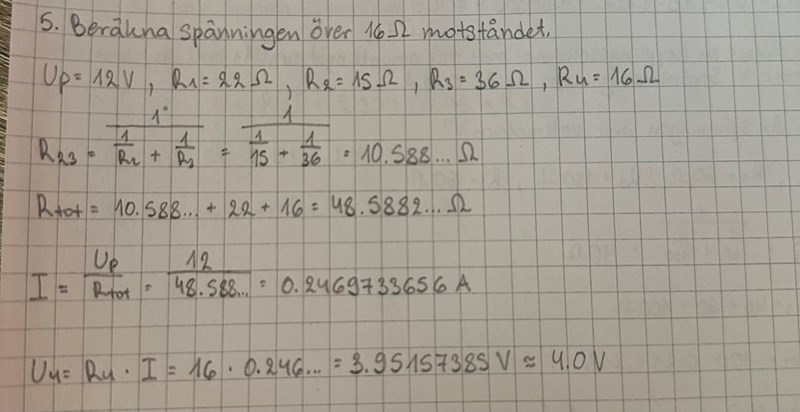

Här är mina beräkningar:
Jag får ca. 4.0 V över resistansen med 16 ohm. Enligt facit ska det vara 5.1 V.
Vart går jag fel? Jag antar att det har med den extra parallellkopplade sladden ovanför R-36 ohm att göra, men jag hittar inga exempel på hur man löser en sånt uppgift.
Det stämmer!
Den där parallellkopplad sladden kommer att fungera som en resistor med 0 Ω (eller väldigt nära noll). All ström kommer att gå igenom sladden och ingenting genom resistorerna. Ja, eller nästan all då.
Ersättningsresistansen blir då i praktiken noll, så du kan skippa de där två resistorerna. Vill du räkna ut det kan du ju bestämma att sladden har (säg) 1 mΩ.
sictransit skrev:Det stämmer!
Den där parallellkopplad sladden kommer att fungera som en resistor med 0 Ω (eller väldigt nära noll). All ström kommer att gå igenom sladden och ingenting genom resistorerna. Ja, eller nästan all då.
Ersättningsresistansen blir då i praktiken noll, så du kan skippa de där två resistorerna. Vill du räkna ut det kan du ju bestämma att sladden har (säg) 1 mΩ.
Tack!
