Elektriska kretsar

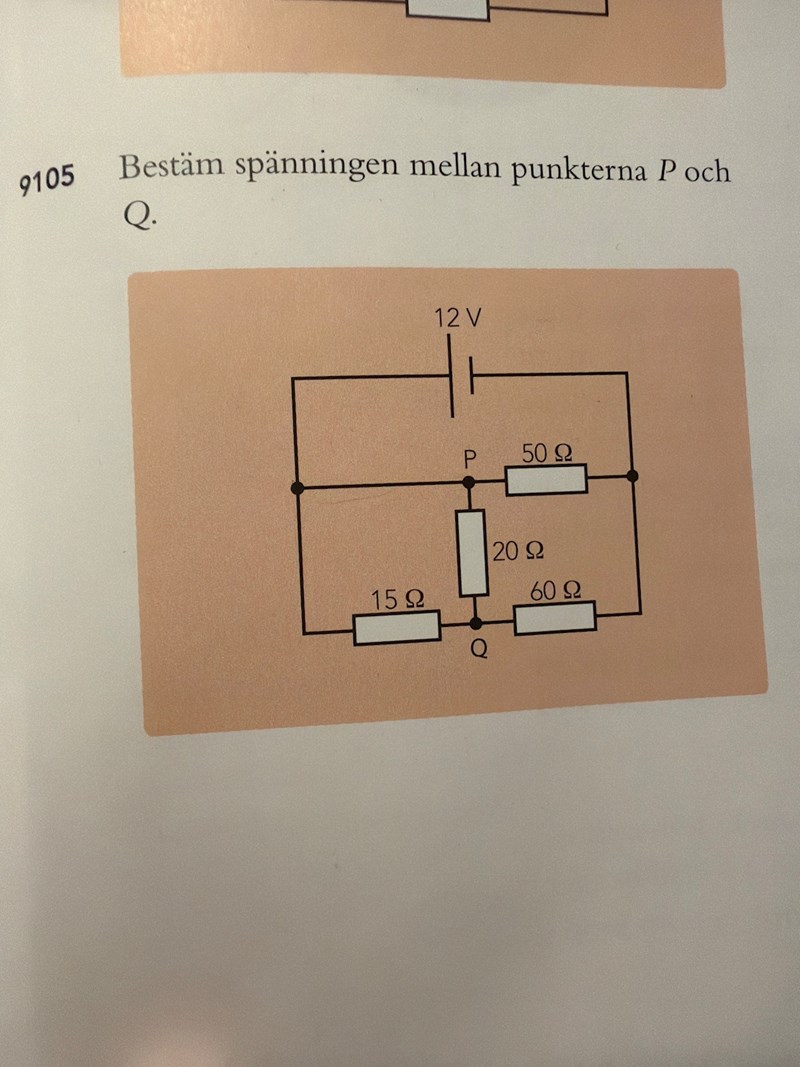

Jag förstår uträkningarna som krävs för att hitta svaret, jag vill lösa den med hjälp av Ohms lag. Det jag inte förstår är hur att tolka detta så att det blir mer tydligt vilka av resistorerna som är serie- respektive parallellkopplade. Jag vet inte vilka regler man ska använda för att kunna flytta runt ledningarna och resistorerna utan att ändra på själva kretsen.
Ledningar utan resistanser kan föras samman till en punkt (har samma potential).

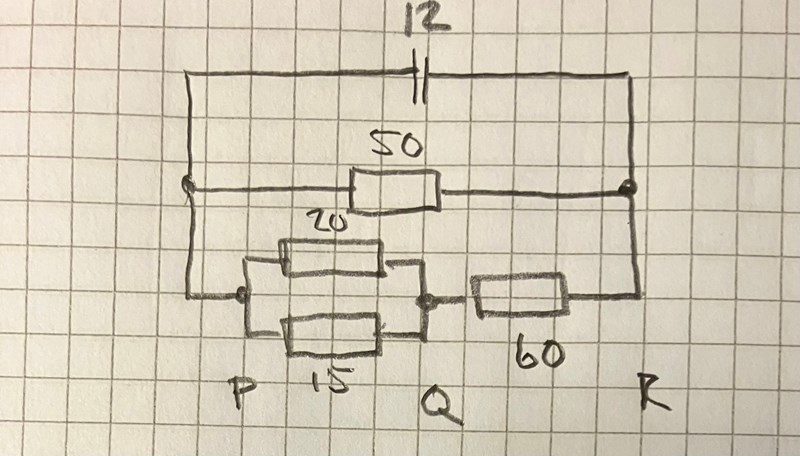

Då ser man att resistansen 50 Ohm ligger direkt över 12 V. 20 och 15 Ohm är parallell-
kopplade och i serie med 60 Ohm. Så elektriskt ser det ut som i figuren.
Resistansen över PQ blir 300/35 Ohm (OK?)
Då delas spänningen 12 V i proportionerna 300/35 (PQ) och 60 (QR)
Över PQ blir det 1,5 V (med reservation för felräkning)
Behöver man inte veta strömmen för att räkna ut spänning?
samhällsorientering skrev:Behöver man inte veta strömmen för att räkna ut spänning?
För att räkna ut vilken spänning det är över en resistans så måste man veta strömmen genom den. Det är riktigt.
Men Hansa tog en genväg som man kan se när man är van att räkna på spänningar och strömmar. Eftersom det flyter samma ström mellan P och Q, som mellan Q och R, så kommer spänningen mellan P och R (12 V) att fördela sig på det sättet han skriver.
Om du inte är bekväm med såna genvägar än, så kan du istället räkna med ohms lag i hans bild.
Till exempel, strömmen genom 60ohm-motståndet blir I=12/(60+8.6) A.
Spänningen över 60ohm-motståndet blir då U=60*(12/(60+8.6)) V
Hur stor spänning måste det då ligga mellan P och Q?
jag vet inte vilka regler man ska använda för att kunna flytta runt ledningarna och resistorerna utan att ändra på själva kretsen.
Som någon här på forumet föreslog för inte så länge sedan, ett sätt att lättare se vad som är parallell- och seriekopplade är att låtsas som att ledarna mellan motstånden är som gummiband. Dra ut på något ställe dra ihop på något annat ställe. Man kan dra en knutpunkt längs olika ledare så mycket Man vill, men knutpunkten kan inte "lyftas" över en komponent.
Idag sa min lärare något om att de resistorer som delar en elektrisk punkt men sen är kopplad till andra icke-gemensamma punkter är parallellkopplade, stämmer det?
