Elektriska kretsar - beräkna potential

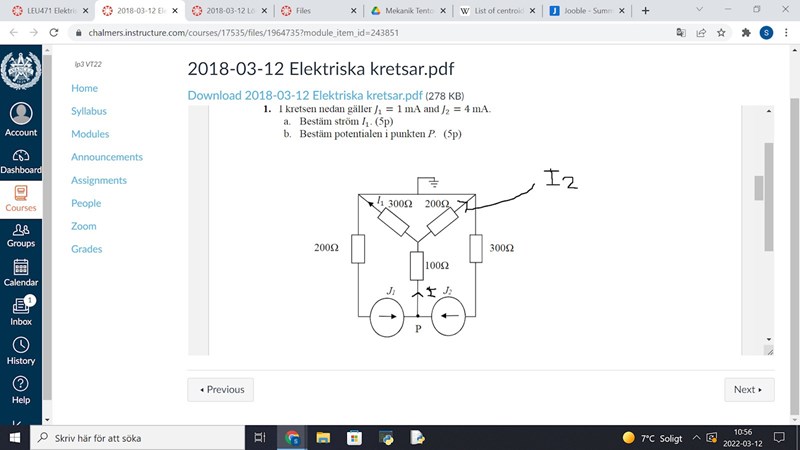

Hej, jag har en fråga angående hur man löser 1/b i denna fråga:
Jag ritade in I2 och I för att tydliga göra, det jag undrar är varför man väljer att använda I*100 + I1*300 för att beräkna potentialen i punkten P? Innan jag kollade på lösningsförslaget tänkte jag att man istället skulle räkna med följande: I1*200 + I2*300 men det blev fel. Varför väljer man just I1 och I?
Jag fick 1.2 V när svaret skall vara 1.1 V i punkten P
Du vet strömmen I. Den passerar genom 100 ohm och genom parallellkopplingen av 200 och 300 ohm. Räknar du ut ersättningsresistansen för parallellkopplingen blir det tydligt. Alternativt tar man spänningen över 100 ohm och över antingen 200 eller 300 ohm (i mitten).
Du kan inte få en potential genom att addera I1*200 eftersom I2*300 de ligger parallellt. I1*200 och I2*300 har samma värde eftersom deras respektive ändar är desamma.
Programmeraren skrev:Du vet strömmen I. Den passerar genom 100 ohm och genom parallellkopplingen av 200 och 300 ohm. Räknar du ut ersättningsresistansen för parallellkopplingen blir det tydligt. Alternativt tar man spänningen över 100 ohm och över antingen 200 eller 300 ohm (i mitten).
Du kan inte få en potential genom att addera I1*200 eftersom I2*300 de ligger parallellt. I1*200 och I2*300 har samma värde eftersom deras respektive ändar är desamma.
Ah okey då förstår jag! Tack så mycket för förklaringen!
