Elektriska kretsar - hur går denna laplacetransformation till?
Hej!

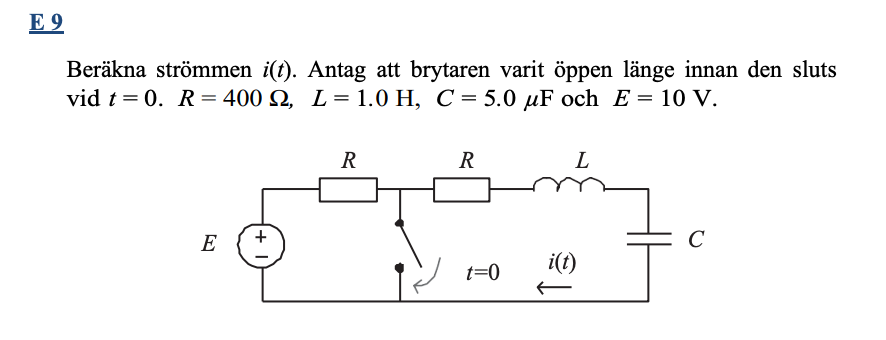

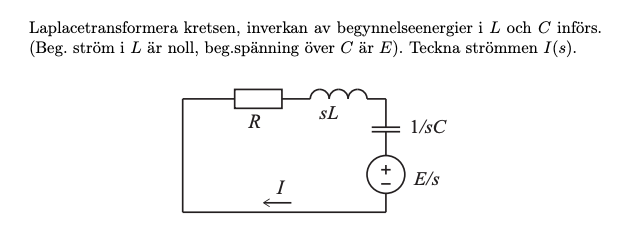

Varför blir det inte den spänningsdelade spänningen över kondensatorn som kommer ut som en spänningskälla? Är det för att man kollar på strömmen genom kondensatorn och den drivs endast av E här?
Vi har ingen kursbok till denna del så ni får även gärna förklara lite generellt hur man ska tolka dessa kretsar. Vet exempelvis inte varför det är viktigt att brytaren varit uppe länge, är det för att kondensatorn då är fulladdad?
Om brytaren har varit öppen "länge" så är kondensatorn uppladdad till spänningen E och det flyter inte längre någon ström i kretsen. Detta är tillståndet som gäller fram till tiden t=0 då brytaren sluts.
Hoppas det är till någon hjälp.
När det gäller Laplacetransform känner jag mig skrämmande rostig, länge sedan jag gjorde något sådant.
Men kondensatorn kommer ju aldrig ha spänningen E, så varför laddas den upp till E? E delas väl upp på alla komponenter?
När brytaren varit öppen en lång tid flyter ingen ström i kretsen, vi har alltså inget spänningsfall över R eller L.
C kommer därför att ha hela spänningen E.
Just det. C blir ett avbrott efter en längre likspänning. Tack snälla!
