Elektromagnetism - slinga i magnetfält
Jag förstår inte denna uppgiften. Vilken formel ska man använda och hur vet man i vilken det inte induceras någon ems? Jag antar att det har att göra med om fältet och slingan är vinkelräta mot varandra men jag förstår inte riktigt bilderna. Jag har testat med formeln U=vBl men jag vet inte om det blir rätt.
.

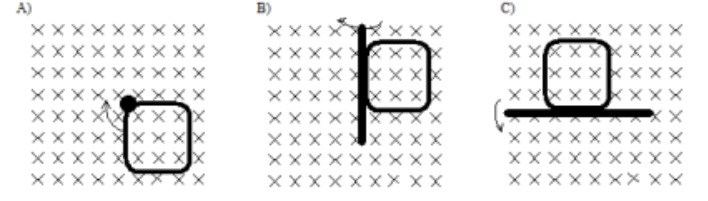

Figurerna A - C nedan visar alla ett homogent magnetiskt fält med flödestätheten 0,35 T. Fältet är riktat in i papperet (bort från läsaren) och är markerat med kryss.
I fältet befinner sig en kvadratisk slinga med sidan 15 cm. Slingan får rotera på tre olika sätt. I A är slingan i ett av sina hörn fäst vid en axel som är parallell med det magnetiska fältet. Slingan roterar sedan i papperets plan. I B och C är slingan fäst vid en axel längs en av sina sidor. I B roterar slingan kring en vertikal axel och i C kring en horisontell axel. I samtliga fall är rotationshastigheten 4 varv/s.
- a) I ett av fallen induceras ingen ems över slingan. I vilket fall?
- b) I de två övriga fallen induceras en ems. Hur stor är det maximala värdet av denna?
edli skrev:
jag förstår inte riktigt bilderna.
Vad exakt är inte klart för dig?
Hur de roterar och om de är vinkelräta mot varandra eller inte
edli skrev:Hur de roterar och om de är vinkelräta mot varandra eller inte
Så slingorna är de röda:
De svarta linjerna i B och C och även pricken i A är tre olika rotationsaxlar som är vinkelräta mot varandra. Det svarta är inte en ledare, uppgiften handlar endast om den inducerade spänningen i slingan som snurrar runt.
Vad är formeln för det?
Det står i boken U=lvB = ΔA*B/Δt
Kan man använda det i detta sammanhanget?
edli skrev:Det står i boken U=lvB
Kan man använda det i detta sammanhanget?
Det är formeln för en stav med längd som rör sig på ett visst sätt osv. Här finns ingen stav med en given hastighet.
Men det står nog mer i bokens kapitel. Antagligen också något om spänningar inducerade i slingor.
