Elektronik, högpassfilter

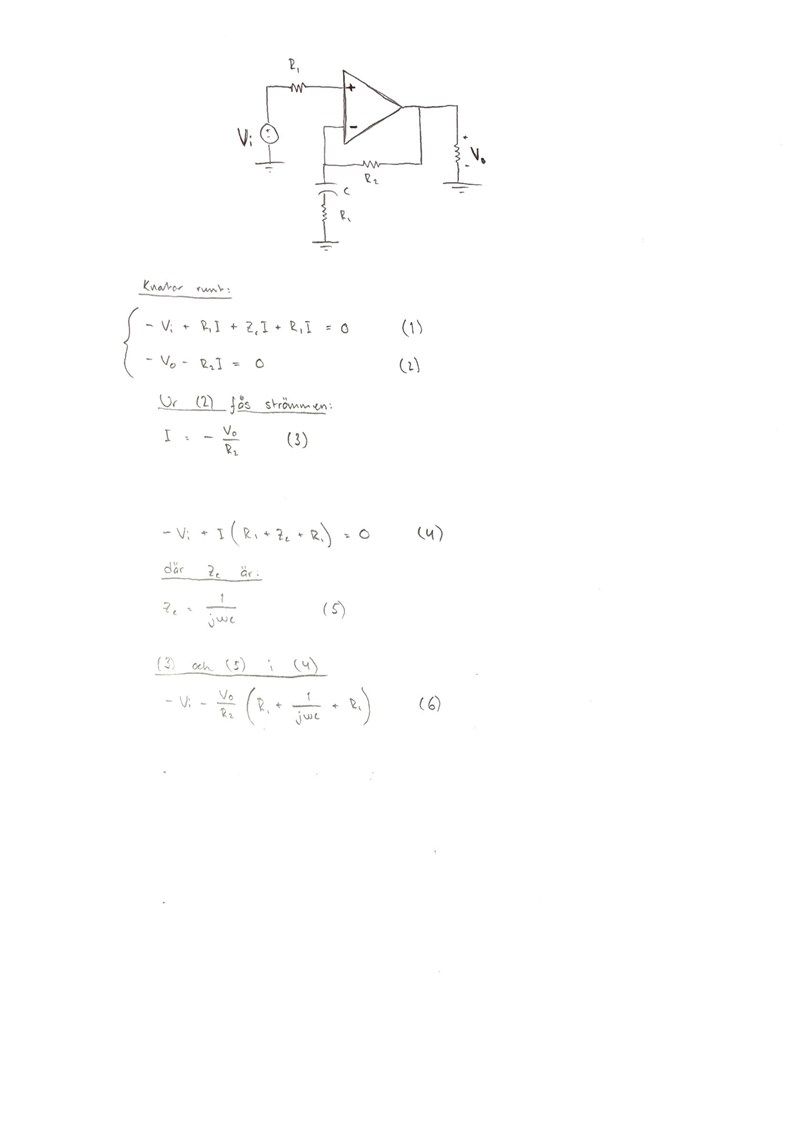

Hej! Har suttit med denna uppgiften alldeles för länge nu och undrar verkligen vad jag gör fel. Visar i bifogad bild hur det ser ut när jag knatar runt i kretsen med KSPL. Tänker att det är där någonstans jag gör bort mig?

Från ekv. 6 ställer jag ju bara upp det som Vo/Vin, men där stämmer det inte.

Enligt svaret som jag iof inte vet om det är rätt eller inte blir:

Skulle vara grymt tacksam om någon kunde skicka mig i rätt riktning! :)

Fotot på din lösning är i det närmaste oläsbar.

Affe Jkpg skrev:
Fotot på din lösning är i det närmaste oläsbar.

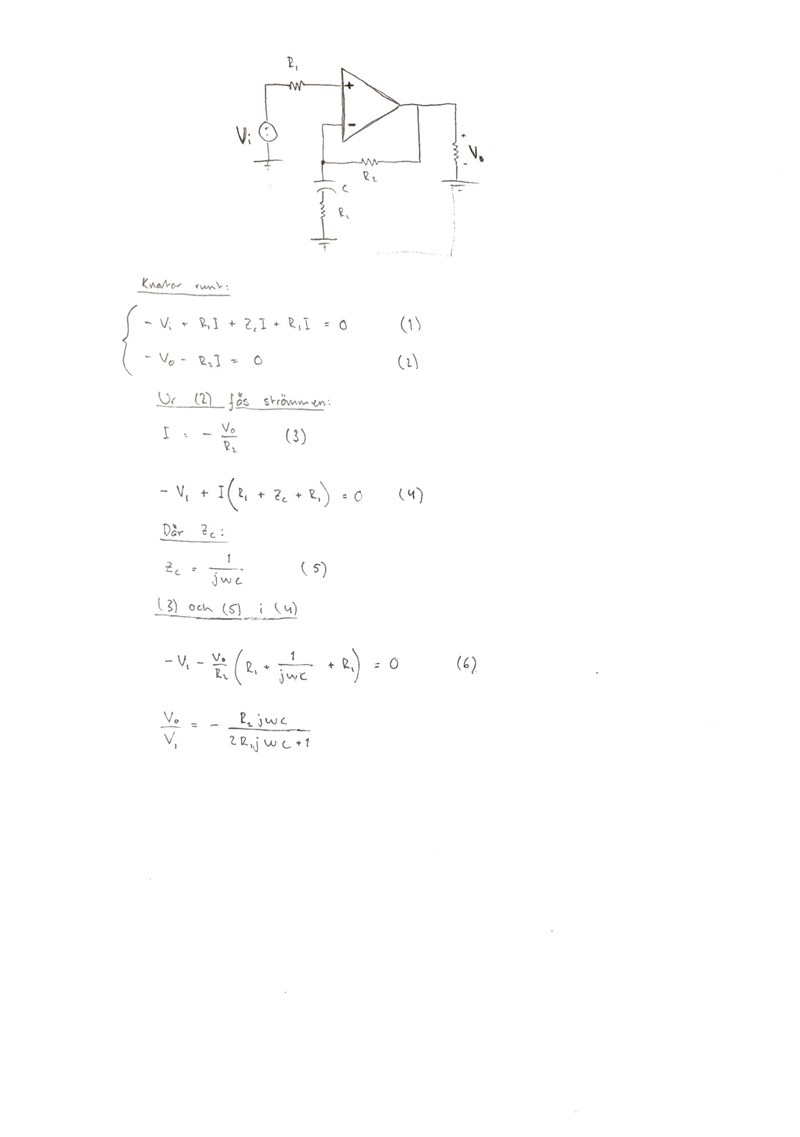

Är det handstilen eller fotot? Tog ett nytt iallafall:

Grundförutsättningar:

Spänningen över "+" och "-" på op-ampen är nära noll.
Ingångarna på op-ampen är hög-ohmiga.
Förstärkningen oändlig.

Spänningen på "-" på op-ampen är då nära $V_{i}$

Vi får då:

$V_{i} = I (R_{1} + \frac{1}{j ω C}) V_{0} = I (R_{1} + R_{2} + \frac{1}{j ω C})$

Klarar du resten?

Affe Jkpg skrev:
Spänningen på "-" på op-ampen är då nära $V_{i}$
Vi får då:
$V_{i} = I (R_{1} + \frac{1}{j ω C}) V_{0} = I (R_{1} + R_{2} + \frac{1}{j ω C})$
Klarar du resten?

Sjutton vad jag hade krånglat till det! Tack så hemskt mycket, nu föll allt på plats.

Det jag egentligen hade missat var väl i mitt uttryck (2) att ta med C och R1 egentligen.

Andreass skrev:
Affe Jkpg skrev:
Spänningen på "-" på op-ampen är då nära $V_{i}$
Vi får då:
$V_{i} = I (R_{1} + \frac{1}{j ω C}) V_{0} = I (R_{1} + R_{2} + \frac{1}{j ω C})$
Klarar du resten?
Sjutton vad jag hade krånglat till det! Tack så hemskt mycket, nu föll allt på plats.
Det jag egentligen hade missat var väl i mitt uttryck (2) att ta med C och R1 egentligen.

Jag har svårt att läsa ditt uttryck (2), men det ser ut som teckenfel samt att du antagit jord i op-ampens "-"
