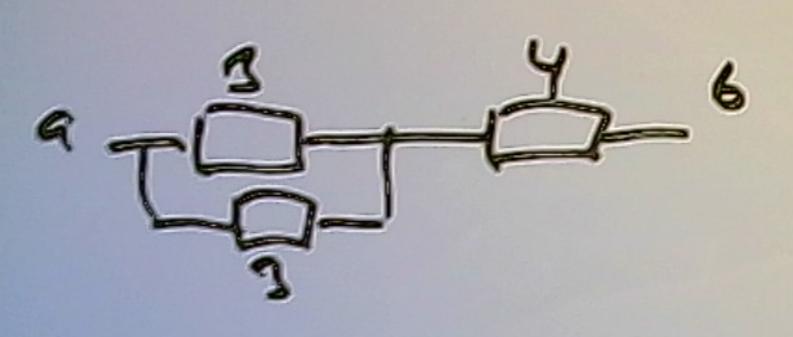

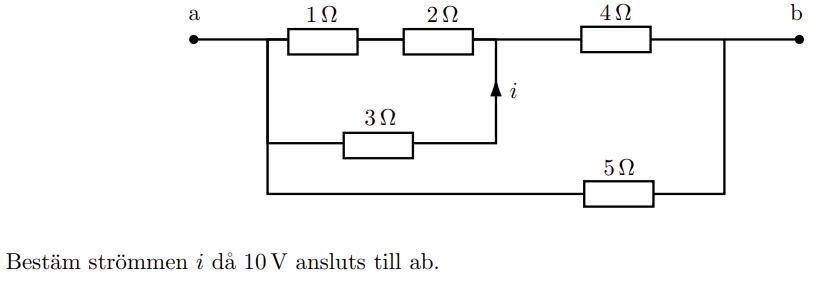

Hur ritar jag om denna kretsen så att jag kan räkna ut den totala resistansen?



Jag tror jag har ritat fel.

Pieter Kuiper 6954
Postad: 27 mar 11:52 Redigerad: 27 mar 11:53

Du lade 4 Ω - motståndet på andra sidan om noden b.

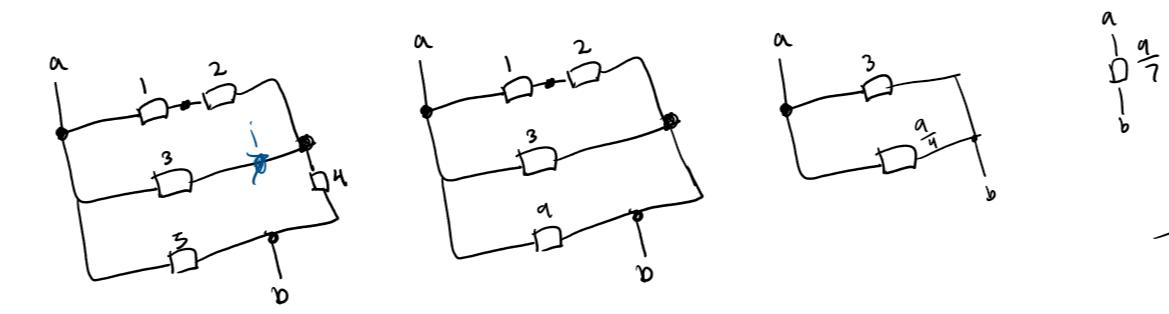

Jag skulle börja med ersättningsresistans för (1+2)//3.

3.14 189
Postad: 27 mar 13:21 Redigerad: 27 mar 14:08

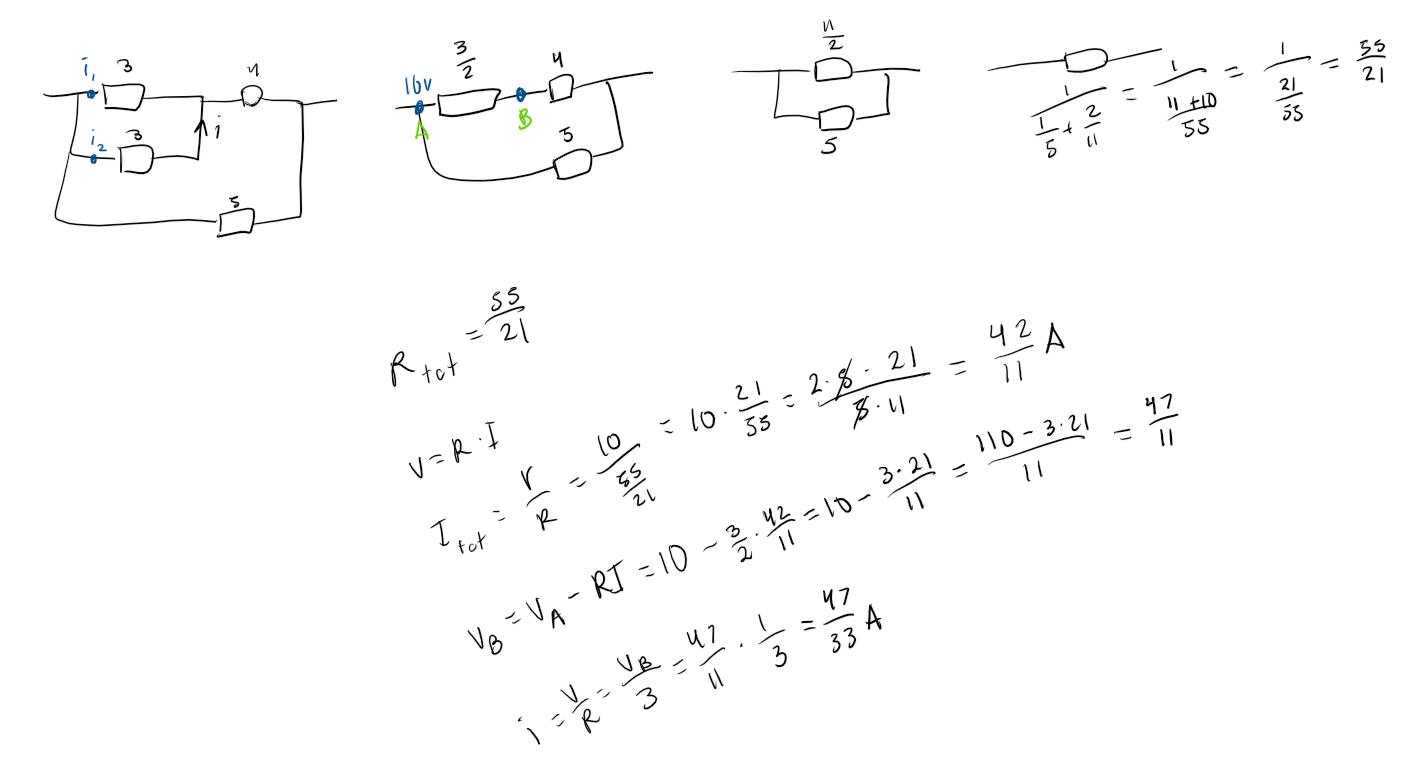

Jag tror jag fick fram totala resistansen men hur ska jag använda detta för att beräkna i? I facit står det att i = 10/11 men jag får inte rätt svar.

3.14 189
Postad: 27 mar 15:04

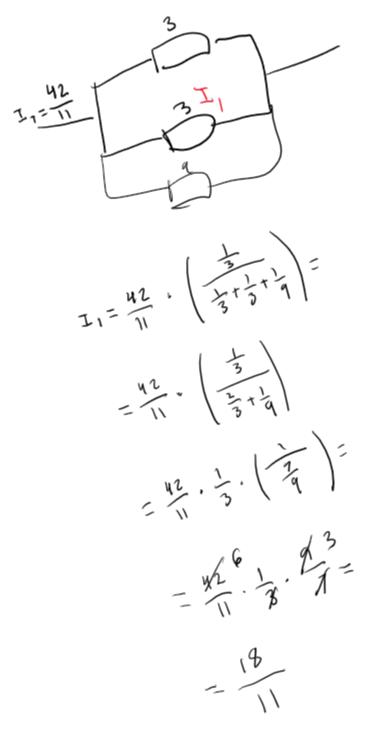

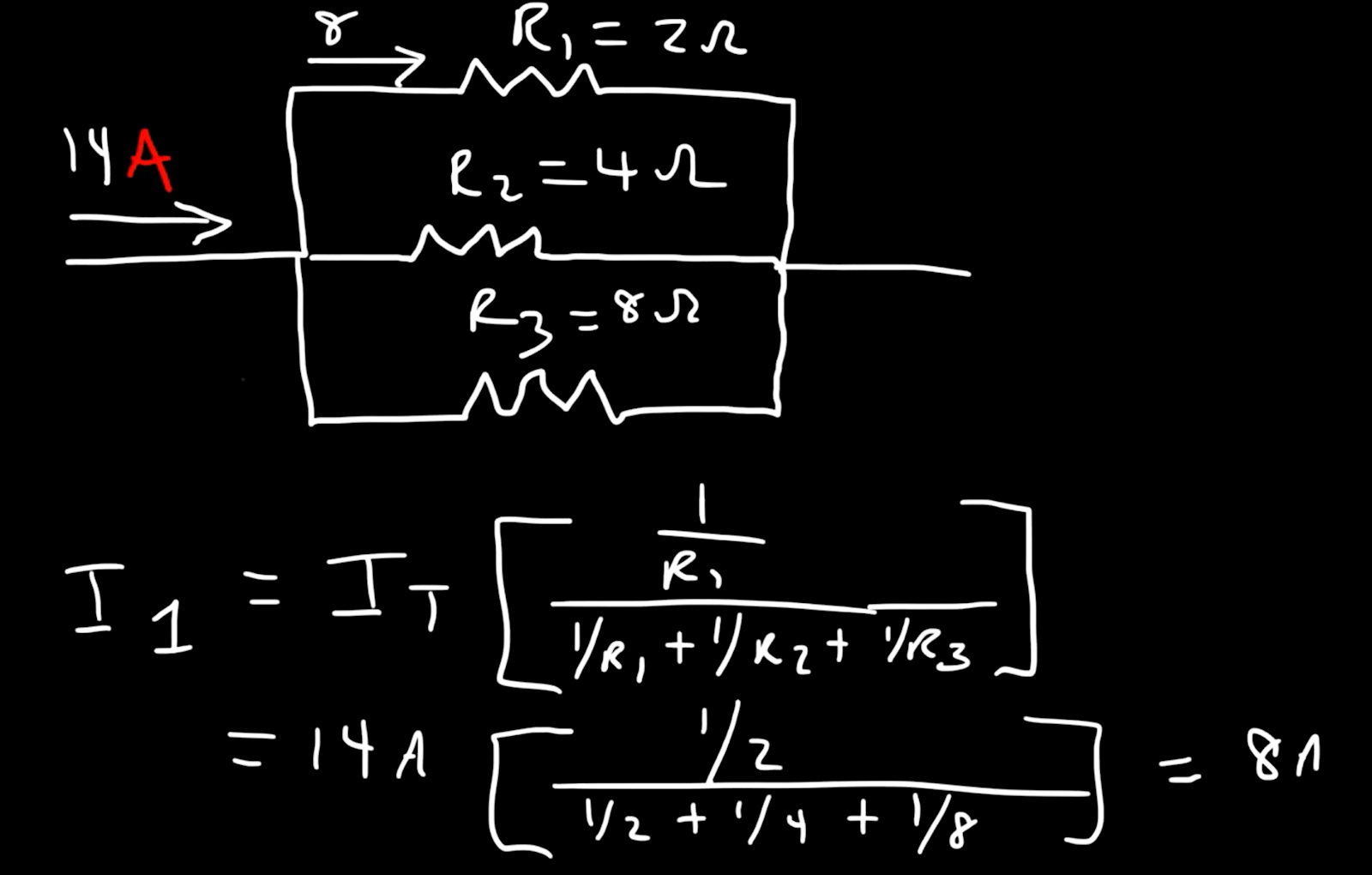

Jag försökte använda en annan formel men fick 18/11. Vad har jag gjort för fel?

Laguna Online 28485
Postad: 27 mar 15:22

Fram t o m Itot är det i alla fall rätt i inlägg #3. Det som kommer efter det förstår jag inte, vilket inte betyder att det är helt fel.

Men det finns en genväg i uppgiften. Man kan helt strunta i resistorn 5 ohm. Den påverkar inte den övre delen av schemat.

3.14 189
Postad: 27 mar 15:29

Ok men jag fattar inte hur man ska gå vidare när man har tagit bort 5 Ω resistorn.

Ture 9840 – Livehjälpare
Postad: 27 mar 15:44

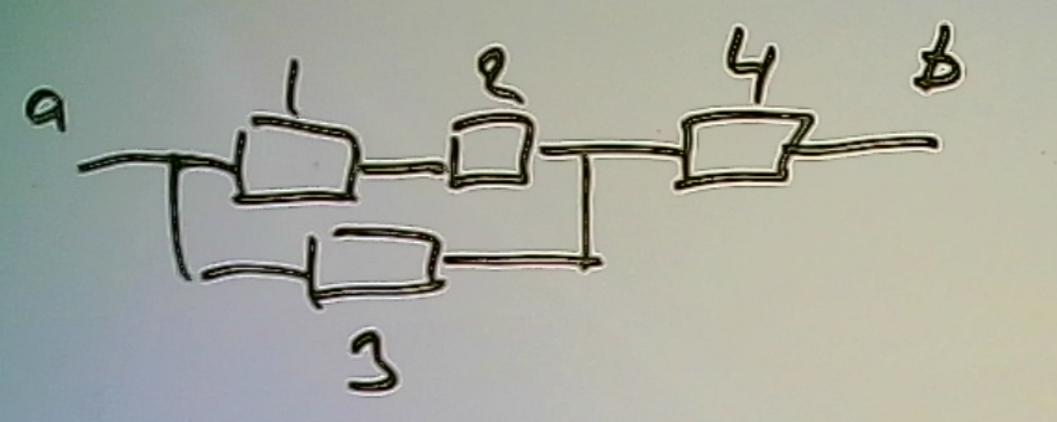

När du tagit bort 5 ohms motståndet ser schemat ut så här

som kan förenklas till

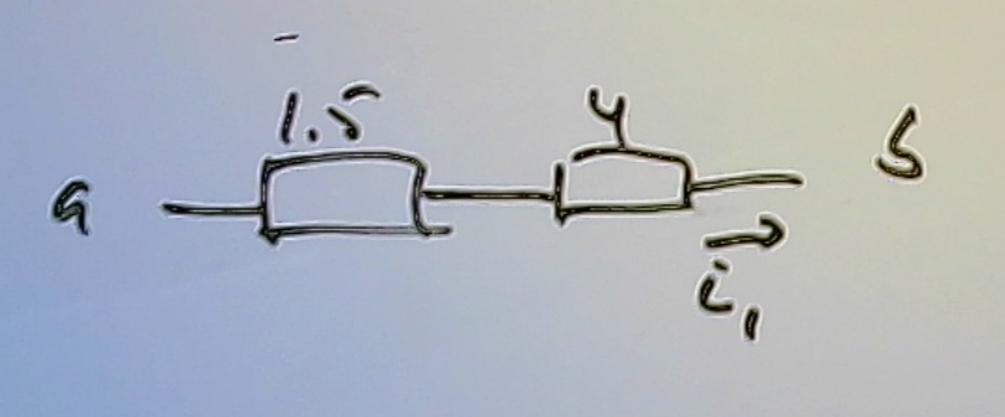

som i sin tur kan förenklas till

Då blir det enkelt att beräkna strömmen i1 sen återstår att beräkna den sökta strömmen

3.14 189
Postad: 27 mar 19:06

i1 är väl samma som itot? Jag fick det till 42/11 A men hur ska jag räkna för att få den sökta strömmen?

Ture 9840 – Livehjälpare
Postad: 27 mar 19:23

Nej, det är fel, strömmen genom de här kretsen är 10/(4+1,5) A

3.14 189
Postad: 27 mar 19:59

Ok så strömmen blir 20/11 när man har tagit bort 5 Ω resistorn. Men hur vet man att man kan ta bort 5 Ω resistorn utan att det påverkar beräkningarna och hur får jag fram den sökta strömmen?

3.14 189
Postad: 27 mar 20:17

Jag löste det med 5 Ω resistorn i kretsen men tack för hjälpen!

Laguna Online 28485
Postad: 27 mar 21:27
3.14 skrev:

Ok så strömmen blir 20/11 när man har tagit bort 5 Ω resistorn. Men hur vet man att man kan ta bort 5 Ω resistorn utan att det påverkar beräkningarna och hur får jag fram den sökta strömmen?

Spänningen över ab räcker för att räkna ut alla strömmar i övre delen, strömmen genom 5 ohm påverkar inte resten. Du kan räkna ut ersättningsresistansen för hela kretsen och sedan strömmen genom t.ex. a, vilket du antagligen gjorde, men det är en omväg.
