Elektroteknik - Beräkna strömmen vid likriktare
Hejsan!

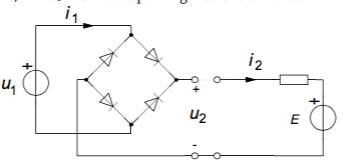

Jag försöker lösa ett elektroteknik-problem som är: "Till en likriktarbrygga är ett batteri anslutet. Batteriets EMK (tomgångsspänning) E är 24 V och dess inre resistans är 0,2ohm. U1 är en växelspänning med effektivvärdet 24 V."
a) Vid en tidpunkt är momentanvärdet u1 = 20 V. Beräkna, vid detta tillfälle, momentanvärdena av i1 och i2 .
facit säger att dioderna blockerar och att i1 och i2 = 0.
Men jag tolkar det som att eftersom U1 = 20V befinner vi oss i en positiv fas, vilket medför att den övre högra dioden leder, samt den nedre vänstra. Detta borde med andra ord inte ge i1=i2=0.
Istället vill jag argumentera för att följande formel gäller enligt kirchoff: U1 - 0,7 - i1*0,2 - E - 0,7 = 0 --> i1 = -27 (A) dvs inte 0.
Hittar ni något fel med detta argument?
> Hittar ni något fel med detta argument?
Du missar att dioderna blockerar. Den ström som du prognostiserar är negativ och således kommer den __INTE__ att flyta genom dioderna i fel riktning. Men du kan gärna vända alla 4 dioderna och få dina i1 = i2 = -27A. Förresten blir det nästan alltid ganska precis i1 = i2 , men din "konstant" 0.7 V kan bli tämligen fel (förlusten på en diod kan gärna variera 0.2 V ... 1.2 V).
Annorlunda uttryckt: Om batteriets spänning (u2 = E) är 24V och u1 är 20V kommer spänningen från u2 att blockera dioderna dvs. likriktarbryggan gör precis det den ska. Inte förrän momentanvärdet av u1 är större än +/-(24V + 2 dioders framspänningsfall) kommer det flyta någon i2.
