Elkrets.
Hej! Jag skulle behöva hjälp med frågan nedan. Jag har kollat på lösningen nedan och hänger med på allt förutom de sista stegen, där man BARA beräknar strömmen genom resistorn med 3 ohm och den med 4 ohm. Varför gör man inget med de andra två?
Du kan använda de andra två. Det blir samma svar.
Okej, men borde man inte beräkna totala strömmen in och totala strömmen ut. Dvs strömmen genom de två första parallellkopplade resistorerna och strömmen genom de andra två. När jag testade detta visade det sig att differensen blev noll. det jag inte förstår med andra ord är varför man måste ta differansen av två som ligger bredvid varandra.
Man beräknar den totala strömmen genom kretsen till 4,8 A. Det är vad som går in genom genom 3 ohm och 6 ohm tillsammans och ut genom 4 ohm och 12 ohm tillsammans. Den totala strömmen använder man för att bestämma vilken spänning som ligger över resistorerna.
Sedan beräknar man strömmen som går ut genom 4 ohm. Man får den till 3,6 A.
Nu återstår att beräkna vad som kommer in genom 3 ohm. Det är 3,2 A.
Här är facit "otydligt" om jag skall vara snäll. I min värld går strömmen från plus till minus, men det ser ut som om man tänker tvärtom här.
Hur som helst:

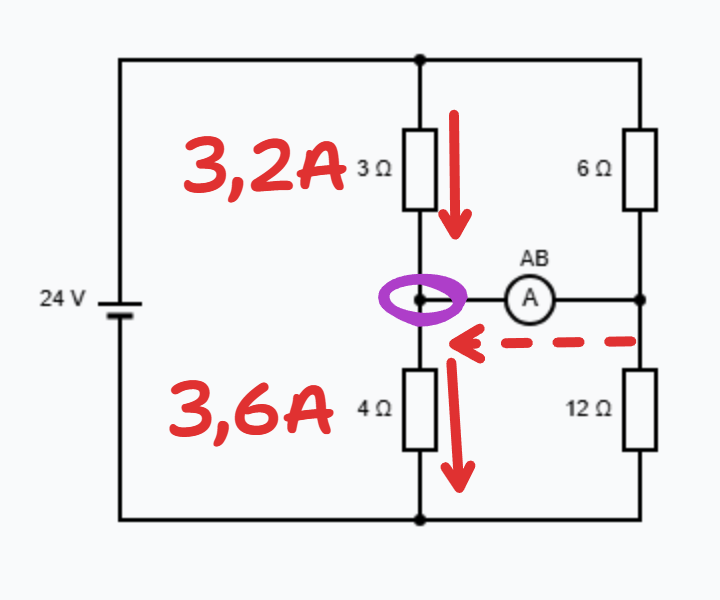

- In till den nod (kopplingspunkt) jag ringat in kommer det 3,2 A genom 3 ohm. Det har vi räknat ut nyss.
- Ut från samma nod går 3,6 A genom 4 ohm. Det räknade vi också ut.
Kirchhoffs strömlag säger att strömmen in i en nod måste vara lika som strömmen ut ur den. Eftersom 3,6 går ut, så måste 3,6-3,2=0,4 gå in genom AB. Alltså från höger till vänster.
Amperemetern kommer att visa 400 mA, eller -400 mA, beroende på hur man kopplat in den.
Blev det klarare?
