Elkretsanalys, Bodediagram

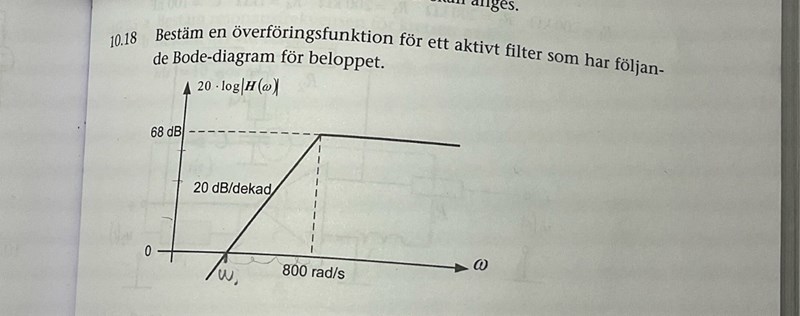

Hej! Jag har svårt med denna uppgift, 10.8. Det jag vet är att den endast har en brytfrekvens på 800/(2pi) Hz, min uppställning av H(omega) blir därför 2512 * j*omega/800 men det är helt fel, varför då?

2512 får jag från att 20log(2512) = 68 dB

tack!

20 dB per dekad. Då blir det väl 3.4 dekader du ska ner?

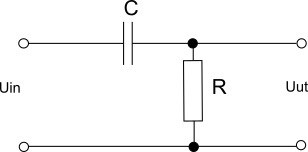

Det där är ett första ordningens högpassfilter. Att det är första ordningen ser man av att det faller 20dB/dekad när man går från höga till låga frekvenser. Det ser så här:

Hur ser överföringsfunktionen ut för detta?
