Alex111 333
Postad: 4 jun 2023 23:14

Elkretsanalys: Komplex effekt

Hej!

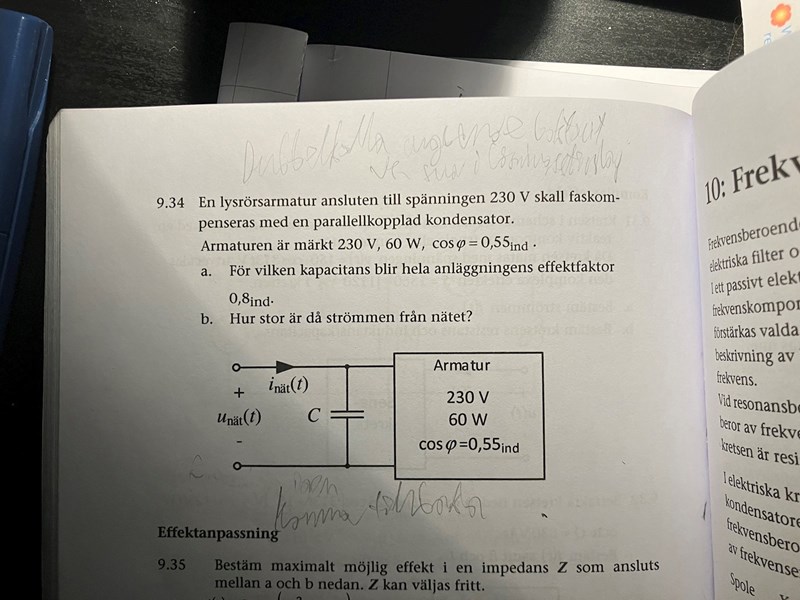

Försöker lösa uppgift 9.34 i boken Kretsanalys av Bill Karlström (upplaga: 2018), men kommer inte riktigt någon vart

Uppgiften och mitt försök:

JohanF 4718 – Moderator
Postad: 5 jun 2023 09:25

De 230V som står på apparatens etikett är redan  spänningens effektivvärde, så det ger dig inget.

Det jag tror att du måste göra är att räkna ut den komplexa impedansen i apparaten (som tex kan betecknas med en resistans och en induktans i serie). Sedan beräkna den komplexa ersättningsimpedansen som uppstår tillsammans med kondensatorn, och anpassa fasvridningen så att villkoret uppfylls.

Kommer du vidare?
