Hej!

Jag har ett räkneexempel på en kombinerad krets som jag går bet på, vore tacksam för lite assistans.

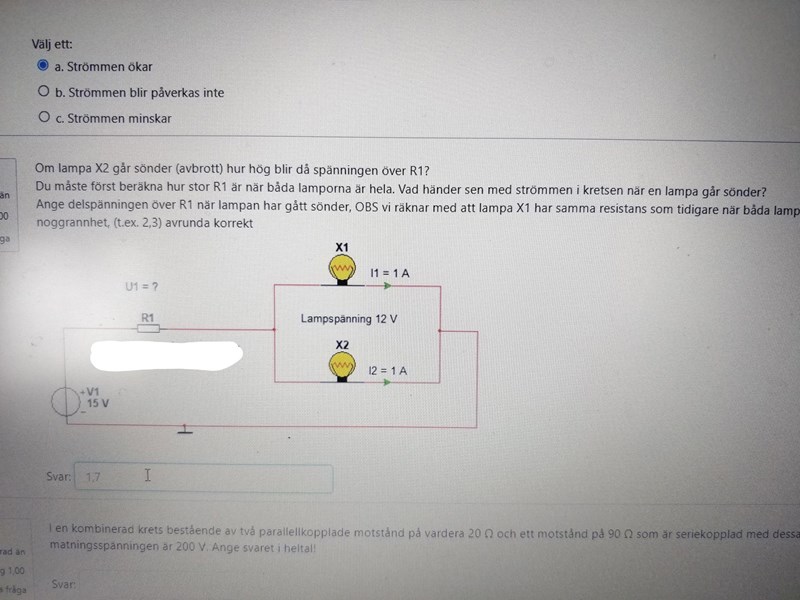

Jag bifogar en bild på problemet.

(rätt svar är ifyllt, men bara för att jag hade facit. Jag vill veta hur jag skall tänka och hur jag kan räkna ut svaret)

PS. Jag har markerat för lite information från ett tidigare problem som inte är relevant för denna fråga.

Ture 9983 – Livehjälpare
Postad: 7 apr 20:19

När båda lamporna är hela går det 2 A i kretsen, det kan vi avläsa i figuren.

Eftersom vi har 12 V över lamporna är det 15-12 = 3 V över motståndet, vars värde vi nu kan beräkna med Ohms lag, (U = R*I)  till 3/2 = 1,5 Ohm.

En lampas resistans får vi också fram med Ohms lag till 12/1 = 12 Ohm.

När sen den ena lampan går sönder är den totala resistansen i kretsen 12+1,5 = 13,5 Ohm vilket ger strömmen i kretsen, med Ohms lag, till 15/13,5 A

Spänningen över R1 för vi slutligen som U = R*I = 1,5*15/13,5 = 1,7 V
