Ellära - uppgift 1

Hej,

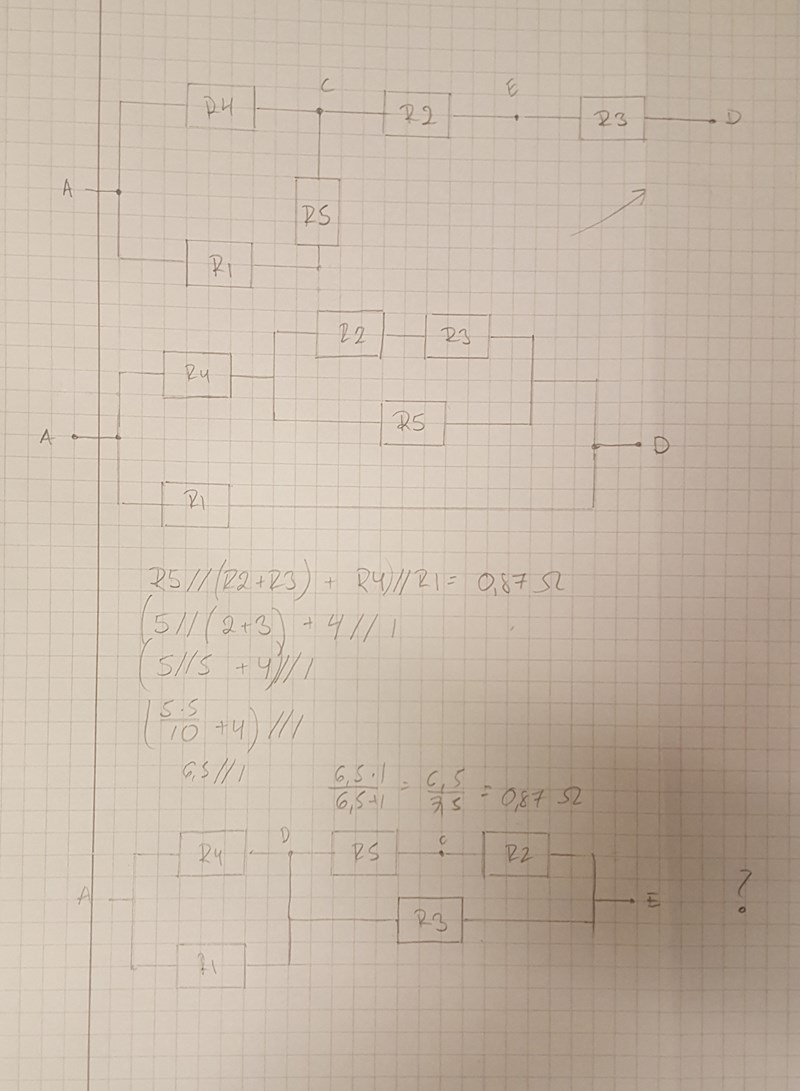

Har någon tips om hur jag ska tänka, när jag ska rita om en krets? I uppgift 1 hur ska jag tänka för att kunna rita om den till den nedre bilden? Kan man rita kretsen på andra sätt? Är det någon som känner en bra sida där man kan öva på att rita om kretsar?

JohanF 5009 – Moderator
Postad: 23 jun 2020 19:37

Om en deluppgift är att rita kretsen i ett annan form, för att sedan enklare kunna se vad som är parallellkopplat och seriekopplat, så är ju grundregeln att ström genom varje komponent, och potential i varje nod, inte får modifieras.

- Du får inte bryta eller ändra några noder.

- Däremot får du "töja" på ledarna, och "vrida" på dem. (Tänk dig ledningarna som gummiband ungefär)

- Ledare som avslutas i tomma intet, dead ends, kan du plocka bort meddetsamma.



I exemplet ovan skulle jag tänka såhär:

- Klipp bort ledarstumpen BE, det är en dead end.

- Tänk dig att du nyper tag i A och D och drar i punkterna, liksom du drar ut ett gummiband. Vrid och vänd lite på alltihopa för att se om du hittar någon ordning. Man kan försöka se vad som händer ifall man rätar ut ledare, eller ifall man "knäcker" dem 90 grader. I ovanstående fall så ser man hur det blir ifall man drar i D åt vänster, så att R4 kommer i linje med R5, secdan knäcker 90 grader ledaren mellan R1 och D .

student20 148 – Fd. Medlem
Postad: 24 jun 2020 01:15

Tack så mycket för svaret!

Jag har försökt att rita kretsen med hjälp av dina kommentarer. När jag drar ut D så får jag R2 och R3 i serie och R3 parallell, som på bilden.

Jag undrar kan jag flytta upp D så att R4 och R5 blir i serie eller blir noden mellan R4 och R2 ändrad?

JohanF 5009 – Moderator
Postad: 24 jun 2020 09:36
student20 skrev:

Tack så mycket för svaret!

Jag har försökt att rita kretsen med hjälp av dina kommentarer. När jag drar ut D så får jag R2 och R3 i serie och R3 parallell, som på bilden.

Jag undrar kan jag flytta upp D så att R4 och R5 blir i serie eller blir noden mellan R4 och R2 ändrad?

Nä, du kan aldrig få R4 i serie med R5, eftersom noden med R2 sitter emellan.
