3 svar
162 visningar
student20 behöver inte mer hjälp
student20 148 – Fd. Medlem
Postad: 14 mar 2021 16:17

Ellära

Hej,

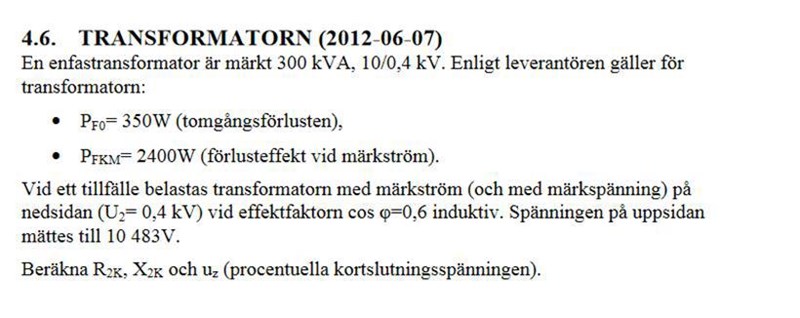

Jag har suttit och försökt klura ut denna uppgift i några timmar nu, men inte kommit på hur jag ska göra. Så behöver verkligen lite hjälp.

Jag vet att:

I2M=SMU2M=300000400=750 AR2k=PFKM3*I2M2=24003*7502=0,0014 Ohm

Men jag förstår inte riktigt hur jag ska lösa X2k  och uz.

Jag vet att formeln för:



Z2k=U2kI2M(Hur ska jag få fram kortslutningsspänningen)?Z2k=uz100*U2M2SMX2k=Z2k^2-R2k^2

ThomasN 1905
Postad: 21 mar 2021 01:44

Elkraft är inte riktigt min favoritgren (jag är elektroniker).
Jag hittade i alla fall detta:

https://www.iea.lth.se/etef05/literature/EMSKraftTrafoHBG-ETEF05-HT2013_2.pdf

Ner på sidan 11 börjar det se lite intressant ut. Hoppas det kan vara något.

Jan Ragnar 1843
Postad: 21 mar 2021 13:33

Gissningsvis är X2k= R2k* tan(φ).

student20 148 – Fd. Medlem
Postad: 21 mar 2021 16:10

Tack så mycket för all hjälp.
