13 svar
168 visningar
student20 behöver inte mer hjälp
student20 148 – Fd. Medlem
Postad: 10 apr 2021 01:31

Ellära

Hej,

Jag försöker skapa en sinusformad signal med ett oscilloskop, men jag vet inte vad jag gör för fel.

Kopplar jag det fel eller är det ett fel i programmet?

JohanF Online 5009 – Moderator
Postad: 10 apr 2021 09:07

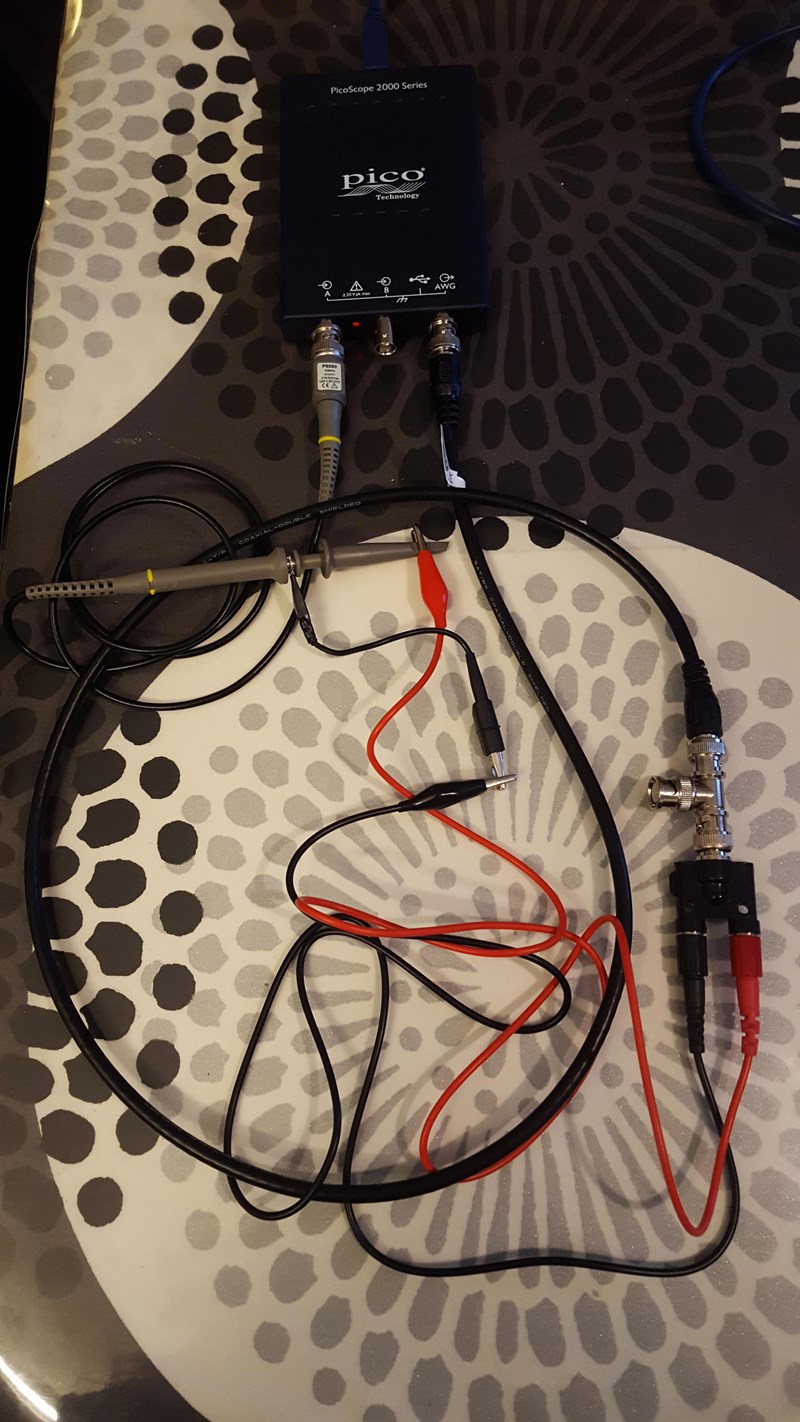

Intressant! Är det funktionsgeneratorn i ett Picoscope usb-oscilloskåp? Jag har aldrig använt ett sådant. Vad heter modellen?

Hur ser det ut på den fysiska kontakten som är utgång, är den kopplad till någon typ av last?

student20 148 – Fd. Medlem
Postad: 10 apr 2021 14:55

Modellen heter PicoScope 2000 serie. Tror du att kopplingen ser rätt ut?

JohanF Online 5009 – Moderator
Postad: 10 apr 2021 15:11

Det första jag skulle misstänka var fel, var att utgången av misstag blivit kortsluten. Utgången är märkt AWG.

Vad händer om du plockar bort alla bnc-kontakter, och testar igen?

JohanF Online 5009 – Moderator
Postad: 10 apr 2021 15:13

Vad mäter uppkopplingen? Kan du rita ett kopplingsschema? (Det går inte att säga om nåt är fel utifrån ett foto)

student20 148 – Fd. Medlem
Postad: 10 apr 2021 17:21

Ska jag plocka bort all bnc-kontakter och sätta ihop dem igen?

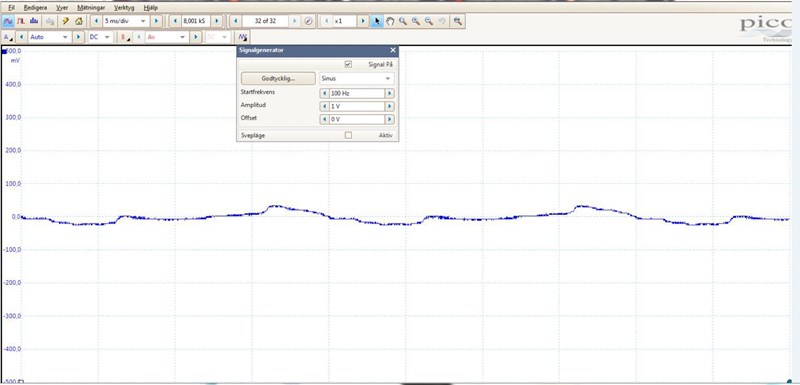

Ska försöka få denna signal:

JohanF Online 5009 – Moderator
Postad: 10 apr 2021 17:28

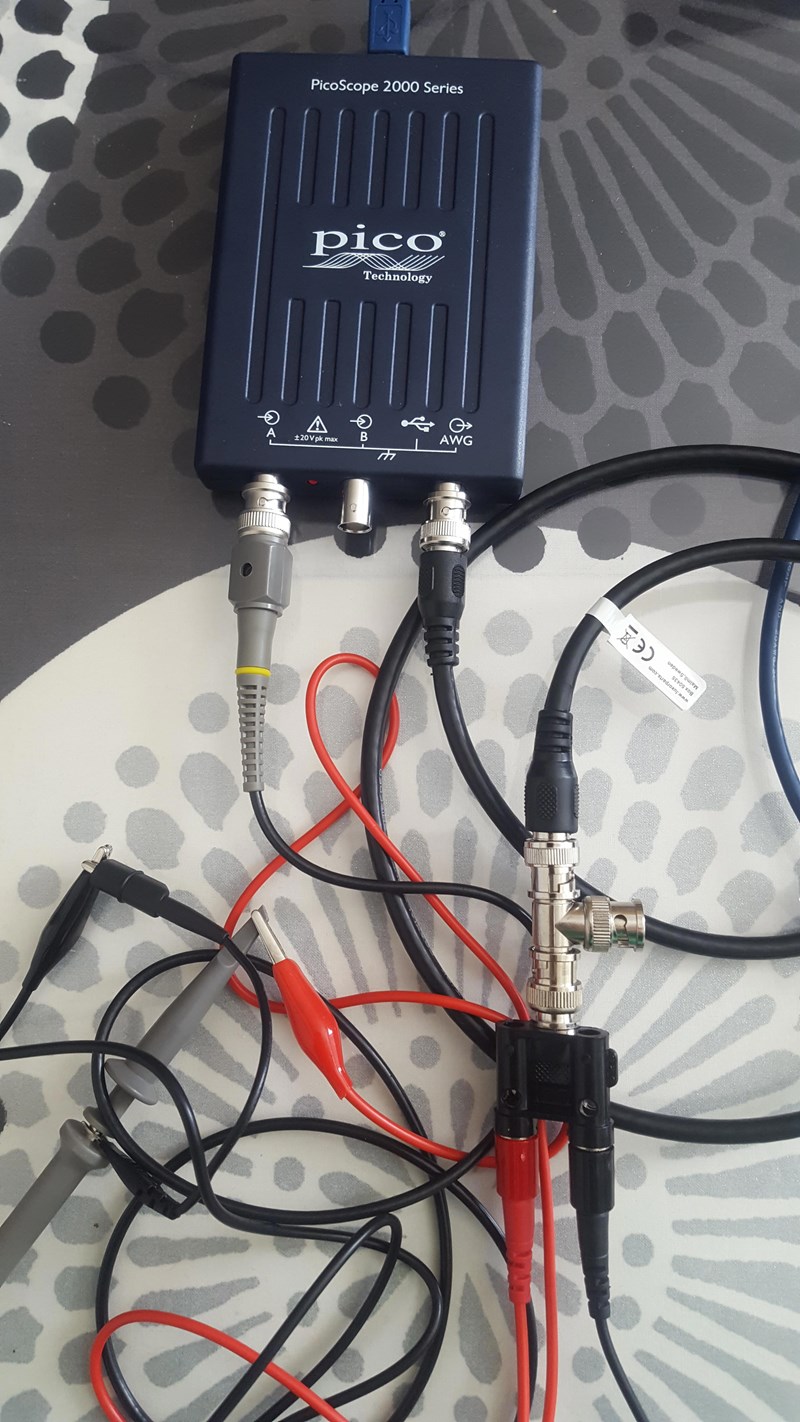

Vid närmare eftertanke. Den signal du ser på datorskärmen är den signal som du mäter på kanalA, som är _tänkt_ att mäta det som signalgeneratorn skickar ut på AWG-utgången. Så jag tror att det mest sannolikt är  något fel i dina yttre kopplingar. Kan du försöka dra isär sladdarna något, och fota alla kopplingar? (På ditt första foto syntes bara ett råttbo...)

JohanF Online 5009 – Moderator
Postad: 10 apr 2021 18:58

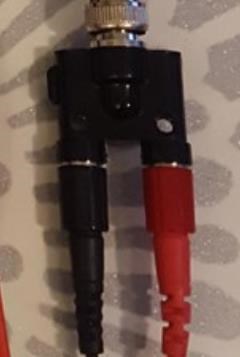

Den där bnc-till-banankontakt-adaptern som sitter på sladden till AWG-utgången, finns det några symboler på den vad som är röd och vad som är svart (jord)? För om du av misstag kopplar kanalA’s prob-jord, till AWG-utgångens plus-pol, så kommer det inte att fungera. Varje använd kanals jord-signal måste vara ihopkopplade.

student20 148 – Fd. Medlem
Postad: 10 apr 2021 20:06

Jag tror också det är fel i mina yttre kopplingar.

JohanF Online 5009 – Moderator
Postad: 10 apr 2021 20:09

Gör ett snabbtest. Byt plats på röd och svart i denna:

student20 148 – Fd. Medlem
Postad: 10 apr 2021 20:45

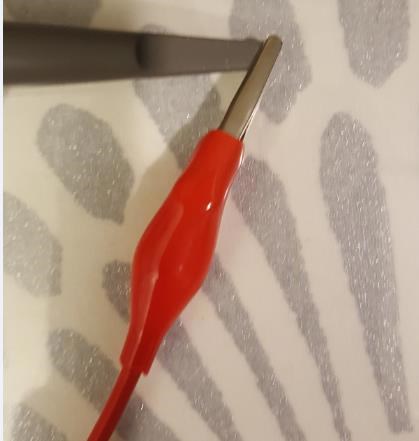

Tack för all hjälp, har hittat felet nu. Jag hade missat en liten metallbit som man måste dra upp.

JohanF Online 5009 – Moderator
Postad: 10 apr 2021 20:50

(Kontrollera vilken frekvens du ställer in på funktionsgeneratorn så att det stämmer med utseendet på facitbilden)

student20 148 – Fd. Medlem
Postad: 10 apr 2021 21:03

Har ändrat frekvensen i programmet.

JohanF Online 5009 – Moderator
Postad: 10 apr 2021 21:04

Grejt! ;-)
