Ellära

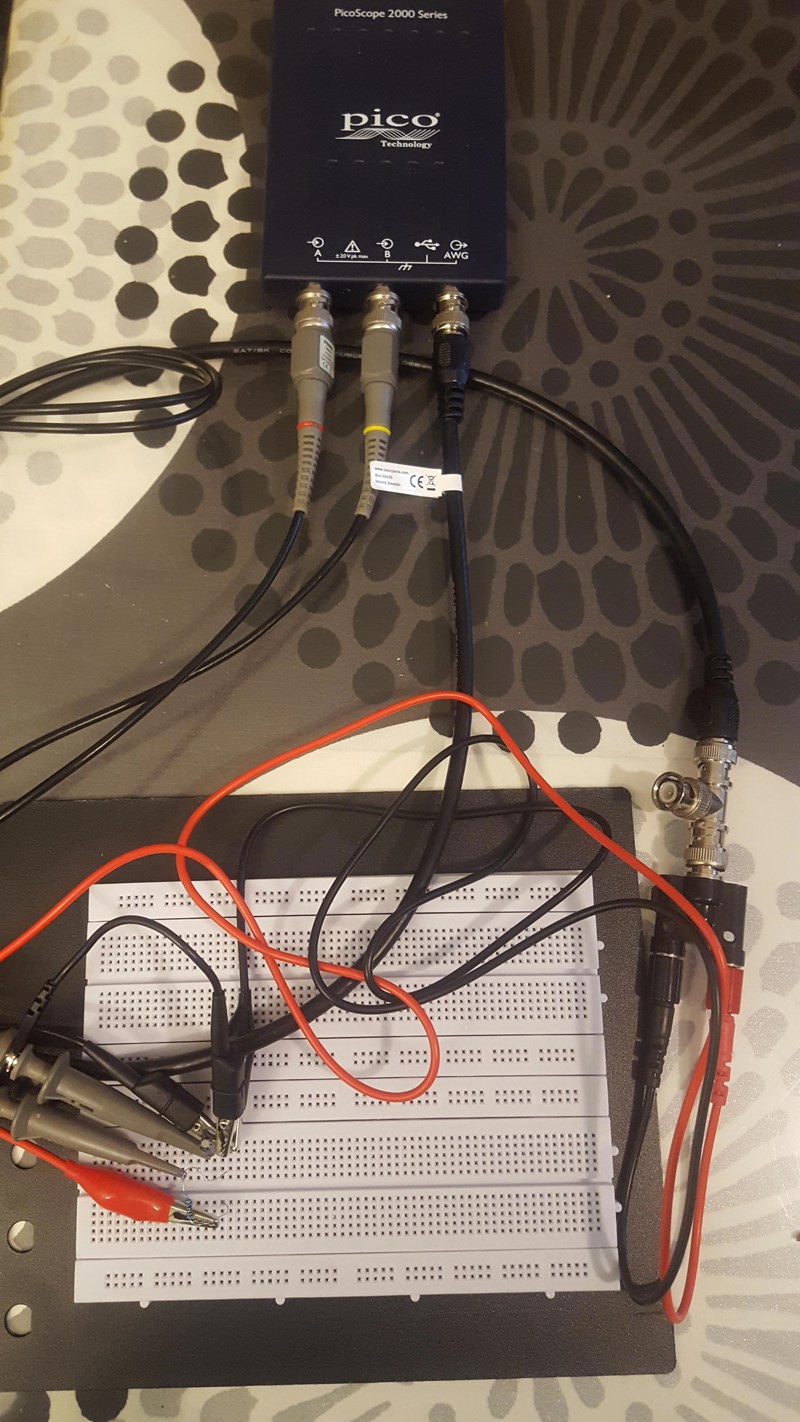

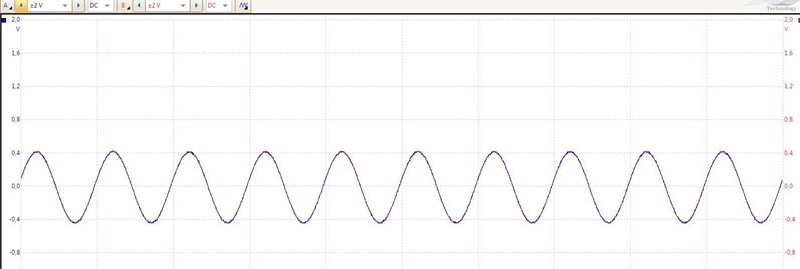

Jag ska försöka koppla ett lågpassfilter, men jag tror jag kopplar det fel. Jag får två grafer som sitter ihop.
Menar du att du mäter samma signal på båda oscilloskåpskanalerna?
Du måste rita ett kopplingsschema på ditt lågpassfilter, samt beskriva hur insignalen från signalgeneratorn ser ut (frekvens, amplitud), och visa hur det är tänkt att det ska fungera.

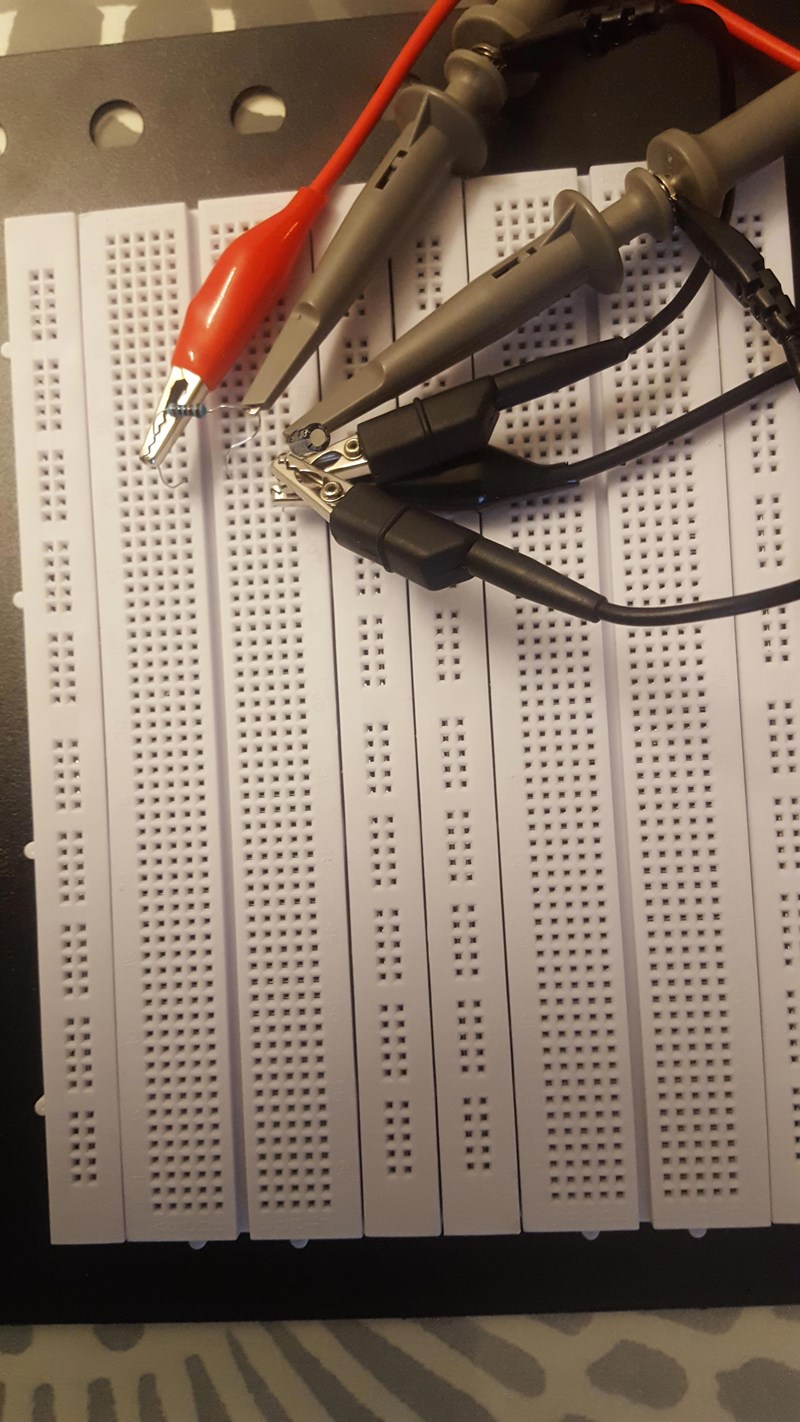

Det ser ut som ditt lågpassfilter är en RC-länk. Men det ser också ut som att ingen av kanalerna mäter insignalen. Ska det vara så?
