Postad: 10 jun 17:58 Redigerad: 10 jun 19:45

Ellära 5

Hej,

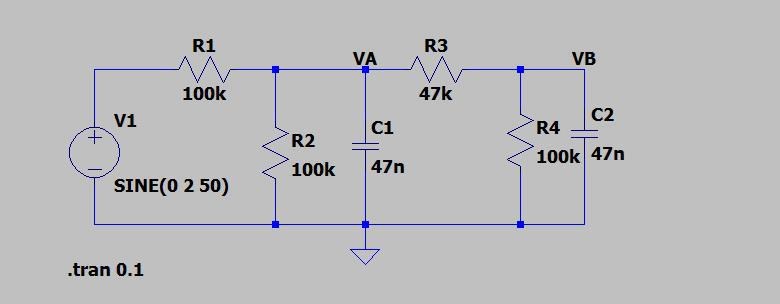

Jag försöker räkna ut fasförskjutningen i VA och VB jämfört med V1, men får det inte att stämma.

Jag är osäker på om mina beräkningar är korrekta eller om jag simulerar det fel i LTspice?

Jag har räknat ut följande:

V1=2 V

Ztotalt= 1.2454e+05 - 2.5692e+04i

tan-(-2.5692*10^4/1.2454*10^5)=-11,65°

Itotalt= 1.5404e-05 + 3.1777e-06i

IAbs=15.07*10^-6 A< 11.65°

VA= U-(R1*ITotalt)= 0.4596 - 0.3178i V

tan-(-0.3178/0.4596)= - 55.33°

UR2=0,558774552 V

IR2=  UR2/R2= 5.5877e-06 A

UR2=Uc1=0,558774552 V

Ic1= Uc1/Zc1=0.0000e+00 + 8.2506e-06i A

Ic1=8.2506e-06 A

IR3= Itotal t - Ic1=15.07*10^-6 - 8.2506e-06= 6.8194e-06 A

VB= VA- (IR3*R3)= (0.4596 - 0.3178i )-0.3205= 0.1391 - 0.3178i

tan-(-0.3178/0.1391)= - 66.36°

Är det här en dubbelpost, som rubriken tyder på, eller är det en annan fråga än tidigare? Det underlättar för oss som svarar om det går att se skillnad på alla dina trådar om ellära.

student20 146
Postad: 10 jun 19:30

En annan fråga än tidigare. Jag brukar skapa en ny tråd för varje ny fråga, men jag förstår att det blir förvirrande då alla mina trådar heter Ellära. Får föröka hitta på nya rubriker i fortsättningen.

ThomasN 588
Postad: 12 jun 01:55

Jag är med på uträkningarna fram till VA = 0.4596 - 0.3178i
Sen tror jag du växlat värdena när du räknar tan för att få fram fasförskjutningen. arctan(0.3178/0.4596) får jag till 34.660 .
Det stämmer bra med vad jag kan se i LTSpice.

Har lite svårt att hänga med i uträkningarna för VB (kan bero vad klockan är också :-) ). Jag tror du får fasförskjutningen VA till VB på detta sättet, är det det du vill ha? Eller V1 till VB?
Du räknar ut strömmen i R2 och C1, men ser ut att ha glömt bort R2-strömmen i uträkningen för IR3.

Du har ett uttryck för VA, är det inte enklare att räkna att VA spänningsdelas över R3 och R4//C4?

student20 146
Postad: 14 jun 13:27

Tack för svaret.

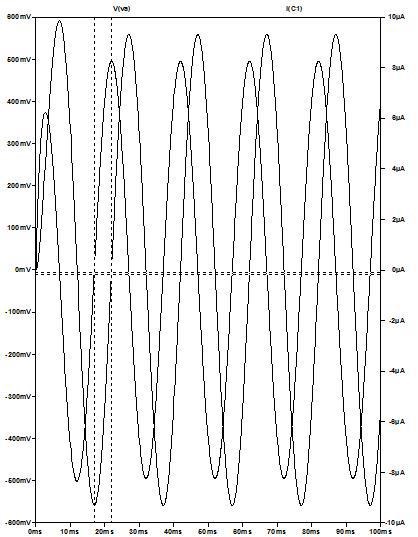

Jag måste ha varit trött när jag skrev inlägget :). Det stämmer arctan(0.3178/0.4596)=34.66, men jag får den fortfarande inte att stämma i LTspice. När jag mäter V(Va) och I(CI) så får jag 5/21.88=0.228 stämmer inte med 34.66/360=0.096.  Kanske mäter jag fel i LTspice?

ThomasN 588
Postad: 14 jun 13:53

Det är väl fasförskjutningen V1 - VA som blir 34 grader? Inte VA - I(C1). Eller är jag ute och cyklar?

student20 146
Postad: 14 jun 14:35

Nej det stämmer! Tack så mycket, det funkar nu!
