Ellära
Kraftledarna från ett kärnkraftverk ”transporterar” stora mängder ström. Om vi antar att Göteborg behöver en total effekt på 800 MW och spänningen i det nationella elnätverket är 400 kV. Hur Tjock kabel hade behövts om Kraftverket låg 10 km från Göteborg och kabeln är gjord av koppar.
Jag löste denna frågan med att först få ut I formeln p=U*I och sen få ut R genom formeln U=R*I sen få ut radien genom formeln: R= e(koppar) *L/A, så jag fick att r ska vara 0.00052 meter
Har jag löst det rätt?
Jag har inte räknat själv, men principen du beskriver låter bra.
Däremot känns 2000 A genom en kabel som är 1 mm i diameter inte rimligt.
Kan du visa din uppställning?
sictransit skrev:Jag har inte räknat själv, men principen du beskriver låter bra.
Däremot känns 2000 A genom en kabel som är 1 mm i diameter inte rimligt.
Kan du visa din uppställning?
Du har räknat rätt, men efter att ha tänkt efter så hävdar jag att uppgiften inte är lösbar som den står.
Uträkningen du visar ger 200 ohm i kabeln. Problemet är att man då får hela effekten som förlust (värme) i kabeln.
För att Göteborg skall förbruka den angivna effekten måste hela staden uppvisa en total resistans om 200 ohm.
Kabelns resistans måste vara mycket lägre. Hur liten beror på vilken effektförlust man accepterar.
Är det hela uppgiften i din fråga? Jag tycker den är märklig.
sictransit skrev:Du har räknat rätt, men efter att ha tänkt efter så hävdar jag att uppgiften inte är lösbar som den står.
Uträkningen du visar ger 200 ohm i kabeln. Problemet är att man då får hela effekten som förlust (värme) i kabeln.
För att Göteborg skall förbruka den angivna effekten måste hela staden uppvisa en total resistans om 200 ohm.
Kabelns resistans måste vara mycket lägre. Hur liten beror på vilken effektförlust man accepterar.
Är det hela uppgiften i din fråga? Jag tycker den är märklig.
Det är hela uppgiften. Har jag tänk allt rätt då om detta bara är den informationen jag får?
Ja, men kabeln kommer att bli varm och staden får ingen effekt alls. Alla 800 MW kommer att bli spillvärme i kabeln.
Har du något facit?
sictransit skrev:Ja, men kabeln kommer att bli varm och staden får ingen effekt alls. Alla 800 MW kommer att bli spillvärme i kabeln.
Har du något facit?
Nej
Om frågan vore: Vad skall kabeln ha för diameter för att strömmen 2000 A skall flyta genom den?
Då skulle man räkna precis som du gjorde.
Fast då har vi bara en kabel och ingen stad.
Om staden skall få 2000 A behöver kabelns resistans vara 0 ohm. Det är ju omöjligt, så man måste acceptera en viss effektförlust. Om det står det ingenting i uppgiften.
sictransit skrev:Om frågan vore: Vad skall kabeln ha för diameter för att strömmen 2000 A skall flyta genom den?
Då skulle man räkna precis som du gjorde.
Fast då har vi bara en kabel och ingen stad.
Om staden skall få 2000 A behöver kabelns resistans vara 0 ohm. Det är ju omöjligt, så man måste acceptera en viss effektförlust. Om det står det ingenting i uppgiften.
jag tror att frågan är ute efter hur mycket effektiv spänning som ska genom kabeln (alltså till göteborg), och att man ska bortse från förluster osv.
Jag håller med om att det är en väldigt konstig uppgift!
Det verkar vara väldigt dålig verklighetsförankring här.

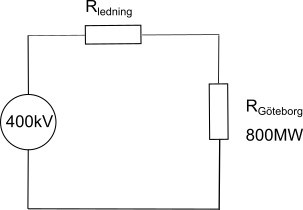

Jag tror man har tänkt sig något som ser ut ungefär så här:
Vi vill ha 800MW till Göteborg genom en ledning som ger en del förluster. Men det säger uppgiften tydligen ingenting om.
Så, med tillgängliga data kan man bara lösa det här:
Alltså, hur tjock ska en 10km lång kabel vara för att det ska bli 800MW i den.
Ännu märkligare blir det genom att det som kallas "400kV" är ett så kallat tre-fas system med 400kV växelspänning mellan faserna, men är nog lite överkurs.
Jag tycker du ska fråga din lärare om den här uppgiften är rimlig. Det kan ju vara fler än du som kämpar med det här.
