Ellära

Hej! Någon som kan förklara lösningen på denna uppgift?

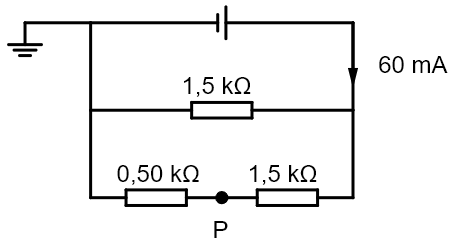

Beräkna potentialen i punkten P i kretsen nedan.

Potentialen i jordpunkten är noll.

Från jordpunkten kommer du till P genom att gå vägen via 0.5kOhm-motståndet. Vilken spänning ligger över det motståndet?

Ersättningsresistansen för de tre resistanserna blir R1•R2/(R1+R2) = 1,5•2/(1,5+2) = 6/7 kohm.

Multiplicera med strömmen 60 mA så får du spänningskällans spänning (vilket också är dess pluspotential).

Potentialen i P är 0,5/(0,5+1,5) av spänningskällans potential.
