Jultommi 86
Postad: 27 dec 2018 18:56 Redigerad: 27 dec 2018 19:36

Ellära- Hjälp med vidstående koppling

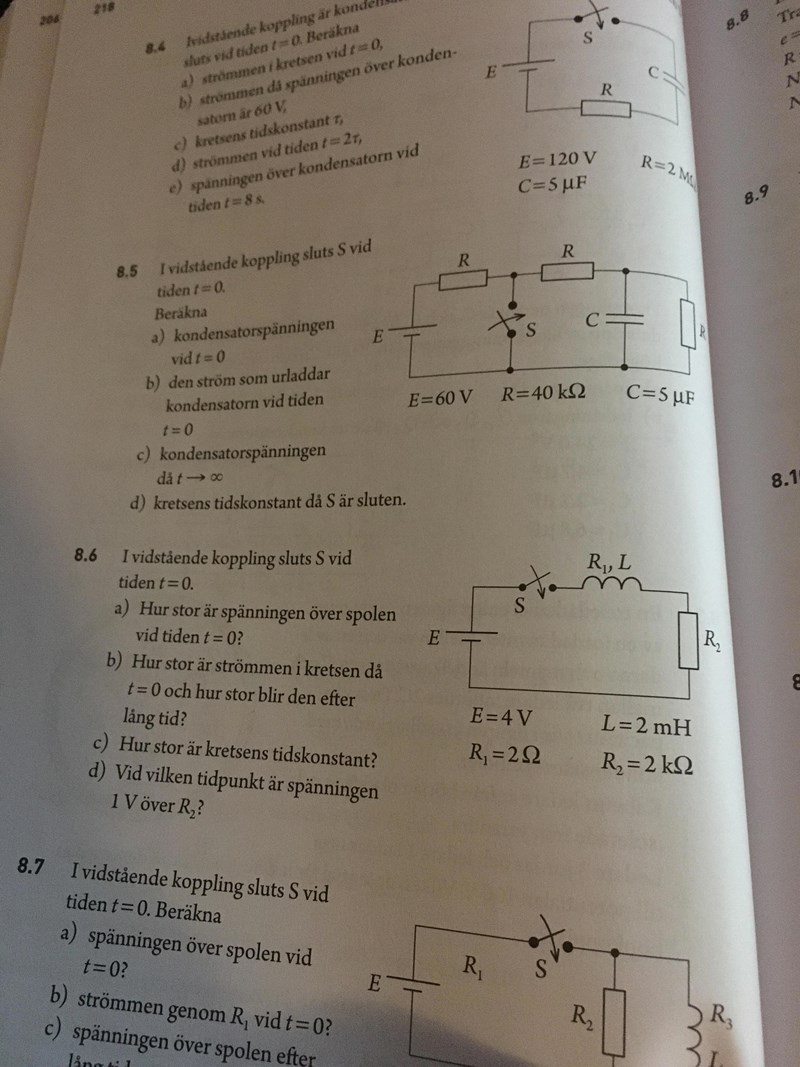

 Har fastnat på uppgift 8.6, om någon vet hur jag ska lösa uppgifterna a-d så är jag väldigt tacksam för det.

Flyttade din tråd till Fysik/Universitet, där du har dina andra trådar. Det är lättare att ge dig bra svar om du lägger frågan på rätt nivå (dessutom står det i Pluggakutens regler). Dessutom bör du se till att ha olika namn på dina trådar, så att det inte ser ut som dubbelposter- detta står också i Pluggakutens regler. /Smaragdalena, moderator

Affe Jkpg 6630
Postad: 28 dec 2018 00:22 Redigerad: 28 dec 2018 00:28

a) Vid tiden t=0 ser spolen ut som att den har nära oändlig impedans, därför ligger hela spänningen E = 4V över spolen.

b) Vid tiden t=0 ser spolen ut som att den har nära oändlig impedans, därför går det ingen ström genom spolen. Efter lång tid ser spolen ut som att den har nära ingen impedans. Då återstår det bara den inre resistansen R1 i spolen. Strömmen är då 4 / 2002 vilket är nära 2mA.

c) τ=LR1+R2 1μs

d) uR2=E(1-e-tτ)

Jultommi 86
Postad: 28 dec 2018 21:26
Affe Jkpg skrev:

a) Vid tiden t=0 ser spolen ut som att den har nära oändlig impedans, därför ligger hela spänningen E = 4V över spolen.

b) Vid tiden t=0 ser spolen ut som att den har nära oändlig impedans, därför går det ingen ström genom spolen. Efter lång tid ser spolen ut som att den har nära ingen impedans. Då återstår det bara den inre resistansen R1 i spolen. Strömmen är då 4 / 2002 vilket är nära 2mA.

c) τ=LR1+R2 1μs

d) uR2=E(1-e-tτ)

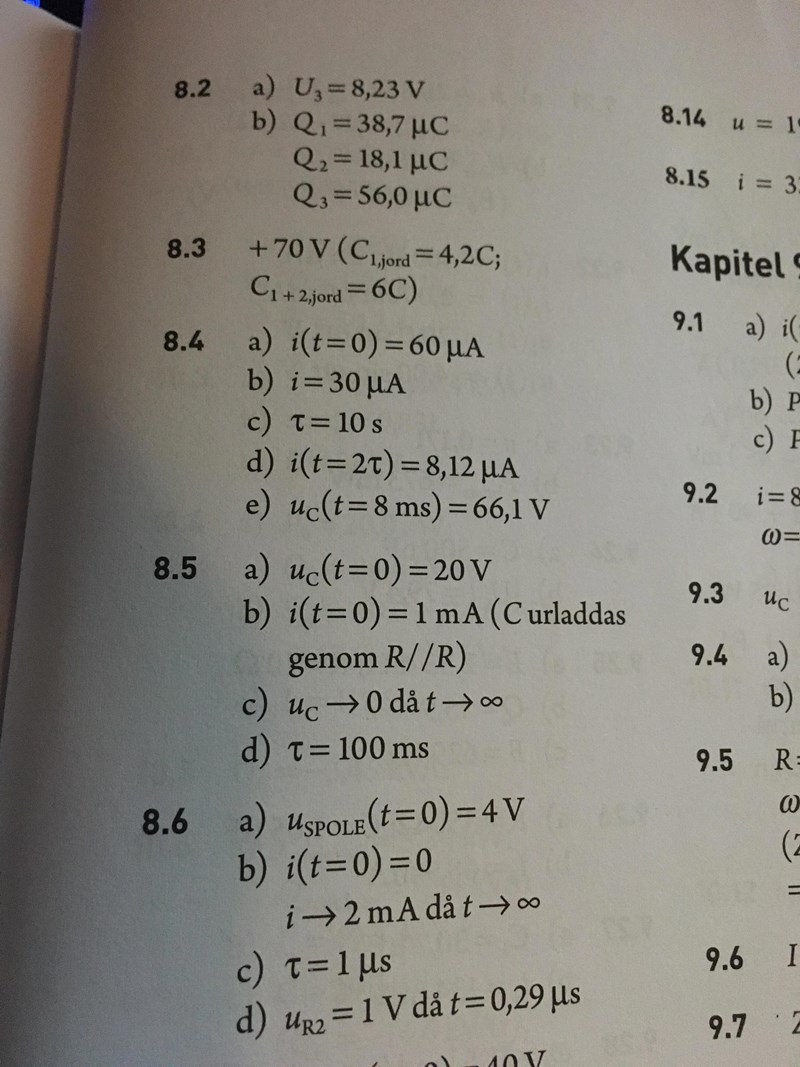

 på a delen så undrar jag vad betyder impedans? och är t=0 den andra punkten som är efter S tecknet?  på b delen så undrar jag vart du fick 2002 ifrån? och  fick du 4 från r1+r2 som blir 2+2=4? På del c så undrar jag vad är mH? jag vet att m är 10^-3 men vet inte vad H är för något. på D så undrar jag vad det lilla u och e tecknen betyder? och hur det det lilla u av r2 som är 2k ohm blir 1 volt när tiden är 0.29 mikrosekunder eller 10x^-6.

Smaragdalena 80504 – Avstängd
Postad: 28 dec 2018 21:36

Impedans är ungefär som resistans, men för växelström, som gör det betydligt krångligare. Induktansen i en spole mäts i enheten henry, H. Prefixet μ\mu uttalas mikro betyder \10-6\10^{-6}  det brukar man lära sig i Ma1, om inte tidigare. e är basen för den naturliga logaritmen, den lär man sig i Ma3.

Vad går du för utbildning?

Jultommi 86
Postad: 28 dec 2018 22:00
Smaragdalena skrev:

Impedans är ungefär som resistans, men för växelström, som gör det betydligt krångligare. Induktansen i en spole mäts i enheten henry, H. Prefixet μ\mu uttalas mikro betyder \10-6\10^{-6}  det brukar man lära sig i Ma1, om inte tidigare. e är basen för den naturliga logaritmen, den lär man sig i Ma3.

Vad går du för utbildning?

 Datavetenskap, så ellära är ingenting som jag är bra på eller vill läsa men är tvungen och läsa det på grund av att det är med i mitt program =/

Jultommi 86
Postad: 28 dec 2018 22:02
Smaragdalena skrev:

Impedans är ungefär som resistans, men för växelström, som gör det betydligt krångligare. Induktansen i en spole mäts i enheten henry, H. Prefixet μ\mu uttalas mikro betyder \10-6\10^{-6}  det brukar man lära sig i Ma1, om inte tidigare. e är basen för den naturliga logaritmen, den lär man sig i Ma3.

Vad går du för utbildning?

 jaha menar de e från logaritm delen från matte 3c, var inte säker vilket e det var i uppgiften.

Smaragdalena 80504 – Avstängd
Postad: 28 dec 2018 22:04

Var pluggar du? En närstående person läser datavetenskap på GU för att slippa all fysik - det är 50 % programmering och 50 % matematik, vilket passar honom alldeles utmärkt. Hittills har alla hans kurser varit samlästa med Chalmers.
