Beckaling 268
Postad: 24 nov 13:07 Redigerad: 24 nov 13:37

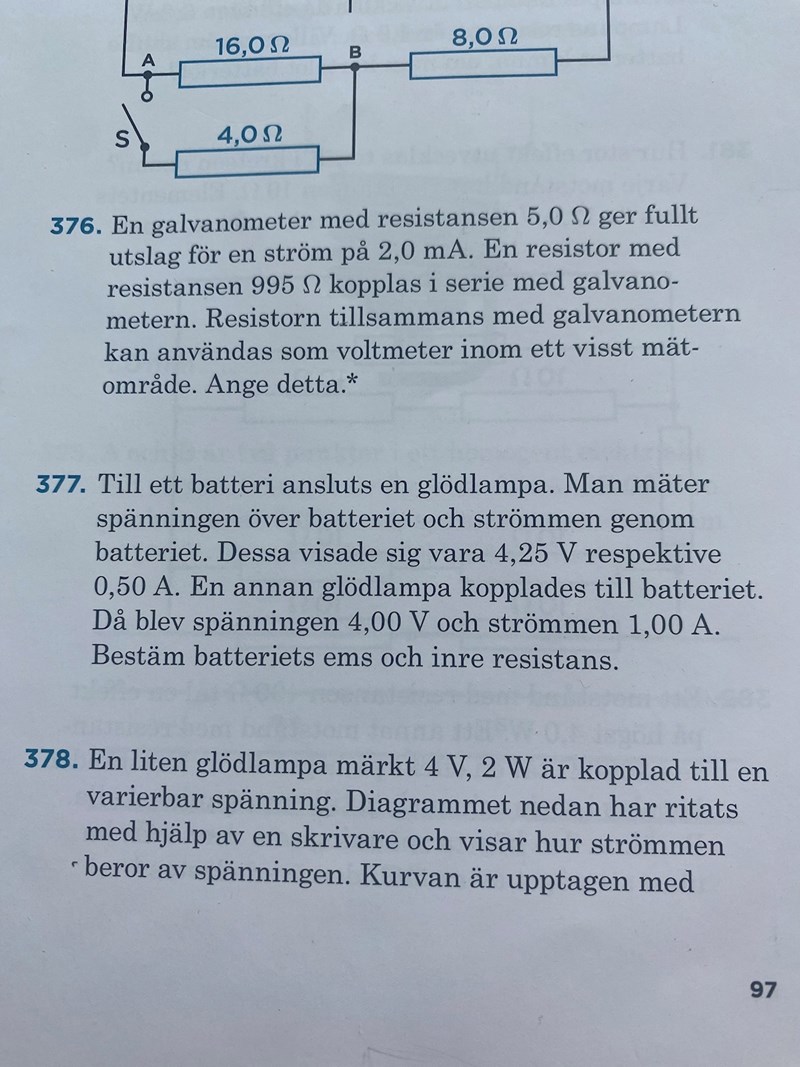

Ellära, inte resistans - Har jag ritat kretsarna rätt?

Visa spoiler

Skriv ditt dolda innehåll här




Beckaling 268
Postad: 24 nov 13:23 Redigerad: 24 nov 13:38

tillhör up0 och up1 spänningen över lamporna? Tycker dedär är lite oklart

Programmeraren Online 975
Postad: 24 nov 16:52 Redigerad: 24 nov 16:53

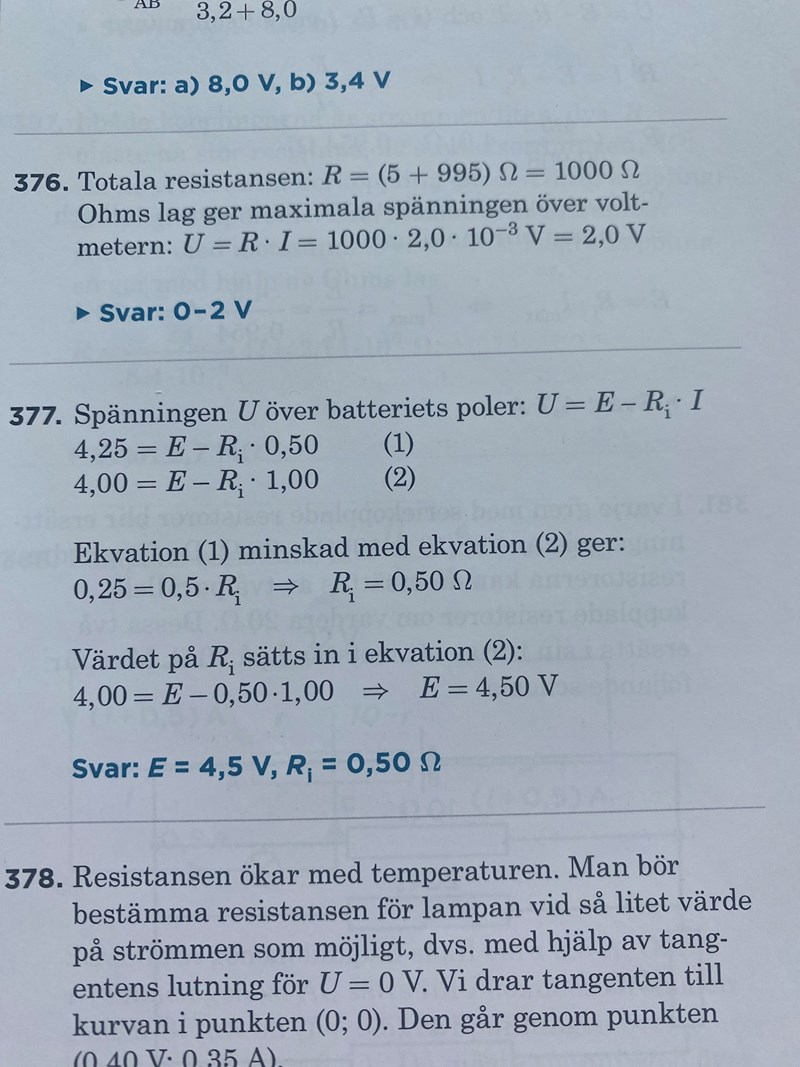

Up0 och Up1 är uppmätt spänning över batteriet. Det är samma spänning som den över lampan.

Ser väldigt bra ut, extra plus för att du använder beteckningar och sätter in siffrorna sist. Du hade kunnat rita bilden kretsschemat överst så man ser varifrån uttrycket U=Ems-Ri*I kommer från.

I fallet med 4V menar de att glödlampan byttes mot en med en annan resistans, inte "en till" glödlampa. Då behövs bara en bild med beteckningarna och de givna värdena bredvid. Men förstår varför du ritade som du gjorde när du tolkade texten som att de la till en glödlampa.
