student20 148 – Fd. Medlem
Postad: 7 mar 2021 15:51

Ellära- Magnetiska kretsar

Jag har fastnat på en uppgift och behöver lite vägledning.

Ett magnetfält induceras i en toroid och jag ska räkna ut flödestätheten :

Jag har:

N=100

I=2 A

Cirkulär tvärsnittsarea med radien 2 cm.

kärnans yttermått är 2 dm med reluktansen 15000.

Det är de två sista meningarna som förvirrar mig.

Jag har använt följande formel:

B=N*IR*A

r=0,02 m

A=pi(r2)

 Men vad ska jag göra med yttermåttet 2 dm? Ska det tas med?

Eller ska jag ta den stora - den lilla:

r=0,1-0,02=0,18 m?

JohanF 5072 – Moderator
Postad: 7 mar 2021 20:22

Jag tror du inte behöver använda dig av ytterdiametern (om du inte har utnyttjat den då du beräknat r=2cm)

Och arean i din formel är tvärsnittsarean av "degen i donuten" så det borde vara ditt första förslag som är det riktiga.

student20 148 – Fd. Medlem
Postad: 8 mar 2021 00:11

Tack för svaret.

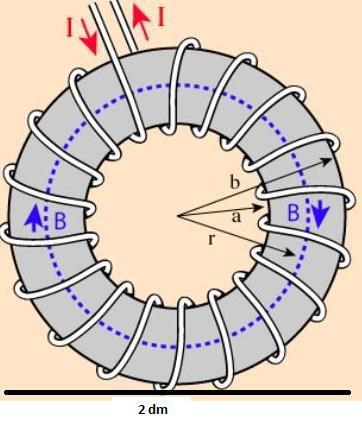

Arean har jag försökt att räkna fram efter att ha ritat denna figur. Vet inte om jag har tänkt rätt. Toroiden har en cirkulär tvärsnittsyta med radien 2 cm. Hur ska man tolka det?Jag tolkar det som att det är arean för "degen i donuten"?

JohanF 5072 – Moderator
Postad: 8 mar 2021 00:13

Ja.

student20 148 – Fd. Medlem
Postad: 8 mar 2021 00:17

Tack för svaret!
