Ellära Med flera spänningskällor

Hittade ingen lämplig kategori. Det är ellära 2 på en YH utbildning.

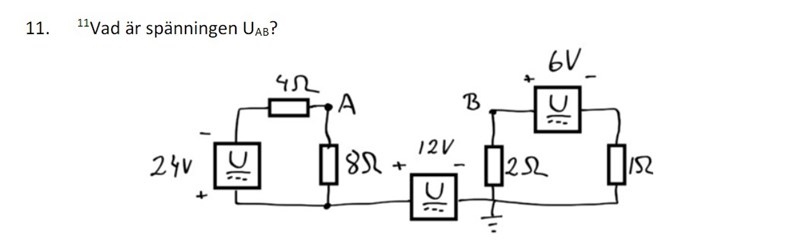

Hur ska man gå till väga för att lösa denna uppgiften?

Känner mig helt lost. Så beskriv gärna som jag vore dum.

Välkommen till Pluggakuten!

Steg 1: Vad blir spänningen mellan jorden och B? (Eller med andra ord vad blir potentialen i B?). Tips, räkna ut strömmen i den högra slingan.

Steg2: Vad blir potentialen i punkten till vänster om 12V-spännigskällan?

Steg3: Vad blir spänningen över 8ohm-aren?

Steg4: Vad blir potentialen i A?

Steg5: Vad potentialskillnaden mellan A och B?

Hoppas jag skrivit tillräckligt "dumt" :-)
