Postad: 22 nov 2017 10:59 Redigerad: 22 nov 2017 11:46

ellära och resitans

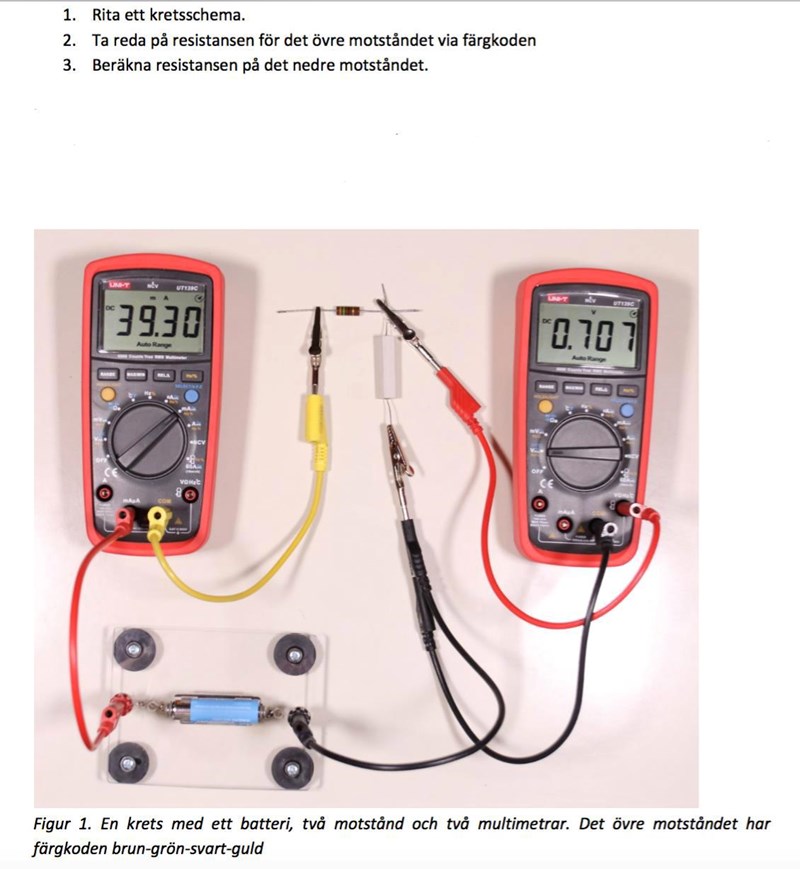

min undran är om jag ritat och sen tänk rätt...

på 2:an fick jag 15Ω och 3:an 18Ω



IR1= 15ΩI1 =39,30mA = 0,039AU1=15Ω · 0,039A= 0,585VU2 = 0,707VR2 = 0,707V0,039A= 18Ω

Affe Jkpg 6796
Postad: 22 nov 2017 12:46

Det ser väl någorlunda rätt ut.

Varför "slänger" du en siffra ... 39.3mA?
Vad drar du för slutsats om U1+U2?

nutella143 80
Postad: 22 nov 2017 19:24

jag antog att det var det som multimetern "menade"  att strömmen I1 är 39,30mA...

sen får jag U1 + U2 till = 1.292V... vilket jag tänkte att batteriet som är 1,5V är använt? då det är en mätning och inte en beräkning... elr är jag helt ute i det blå? =S

Affe Jkpg 6796
Postad: 23 nov 2017 12:33

R1 har en guld-ring. Vad betyder det?
Batteriet har en inre resistans. Vilken betydelse kan det ha?
Om du flyttar voltmetern till att mäta även över batteriet, vilken slutsats kan du dra då?
