Ellära reaktiv effekt

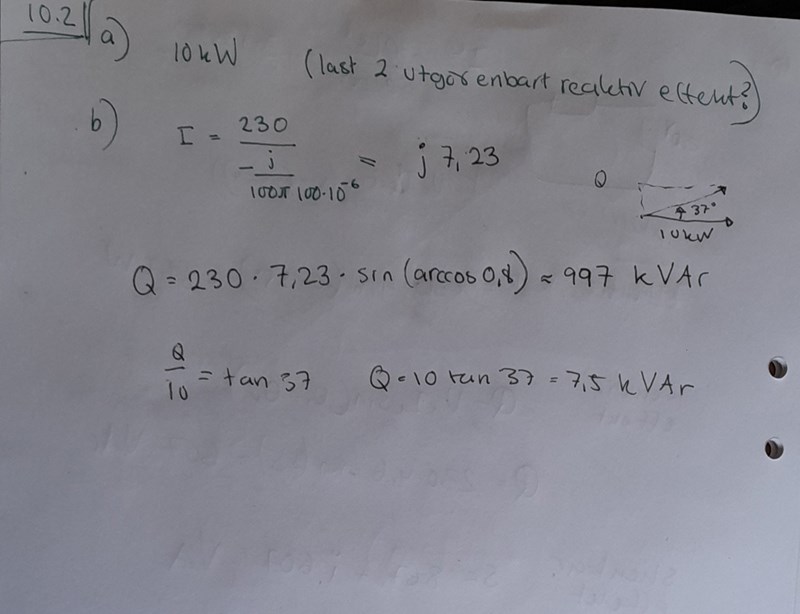

Jag tänker uppenbarligen fel. Kan någon hjälpa mig jag förstår inte. Enl facit är b) Q=5;84kVAr , c) Ie=50,3A, men jag vet inte hur jag ska komma dit 🤦‍♀️

Du borde dra, minska den indiktiva reaktiva effekten med kondensator effekten, du får då en ny vinkel på den skenbara effekten, Den efterfrågade strömmen är hypotenusan i strömtriangeln I, IL, IR, kondensatorn kan anses ideal och drar enbart reaktiv effekt. Kommentar: om spänningen är referens, då är I topp genom C 90 grader före U topp, I topp genom L är 90 grader efter U topp. 180 grader mellan Ic och IL.
