Ellära resistorer

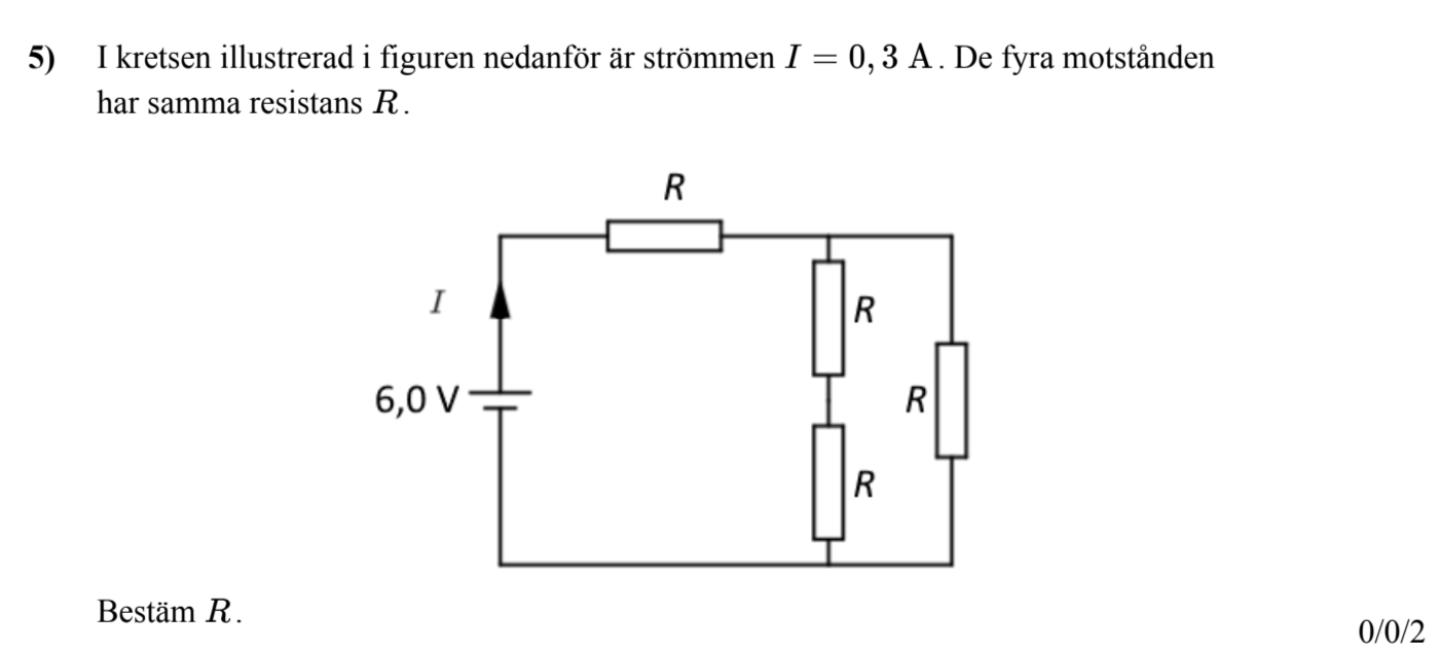

Hej, jag har försökt lösa denna men har suttit och stirrat för jag inte vet hur jag ska fortsätta riktigt, här är uppgiften
Jag har försökt använda mig av U/I=R 6/0,3=20 men detta var ju fel för facit säger att det ska bli 12 Ohm
jag fattar att två resistorer (under varandra) är i serie koppling.
Nu har du räknat ut ersättningsresistansen för hela kretsen. Du kan nu sätta upp ett samband innehållande bara R som blir 20. Det du behöver tänka på är att det är en kombination av seriekoppling och parallellkoppling. Kan du se var det är en parallellkoppling?
två resistorerna under varandra adderar vi för seriekopplad (2R) och sedan blir den parallellkopplad med resistorn längst till höger? sen när vi satt ihop dem (1/2R + 1/R) blir hela det parallell med första resistorn?
1/20=(1/2R + 1/R) + 1/R ? om jag tänker rätt
...i serie med den första resistorn. Annars är det rätt.
Ja precis. Parallellkopplingen ger en resistans total resistans på 2R/3. När denna seriekopplas med den första resistorn kan vi skriva 2R/3+R=20 och sedan lösa ut R.
tacktacktack jag tror jag fattar nu förutom vart 3 kom ifrån i det sista du skrev, 2R/3
Parallellkopplingsuträkningen blir:
1/2R+1/R=1/Rp =>1/2R+2/2R=(1+2)/2R=3/2R =>Rp=2R/3 (som sedan adderas med R enligt serikopplingen)
ahhh,
2R/3+3R/3=20 5R/3=20 5R=60 R=12
tack!
Ja precis, snyggt!
