Ellära Spänning mellan punkter

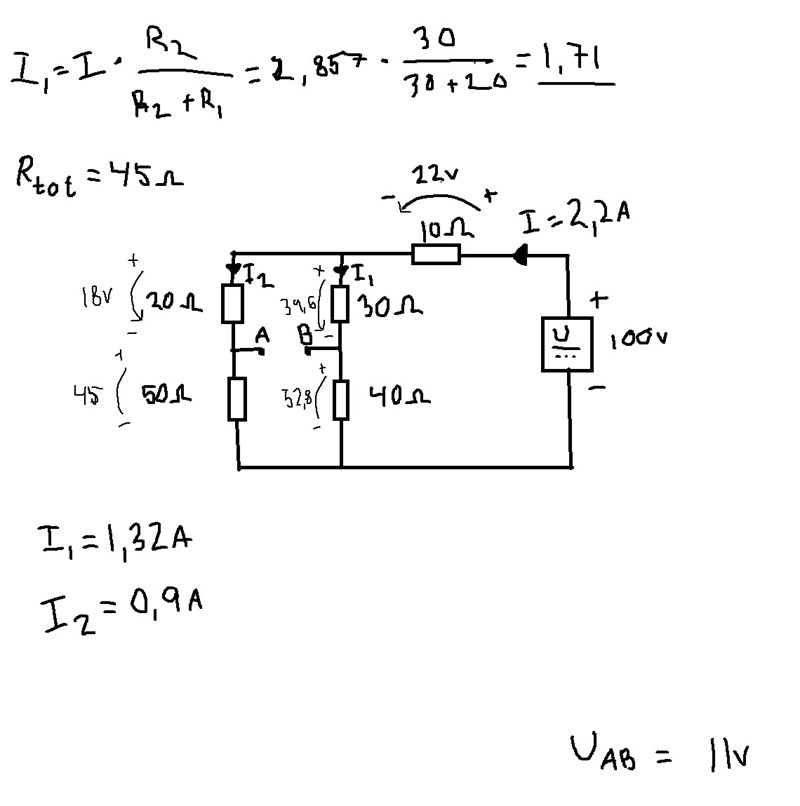

Hallå de frågar efter UAB och svaret är 11v men kan ej se hur man kommer fram till det. Har nedan ritat uppgiften i paint och skrivit ner alla spänningsfall och strömmar. Hur ser ekvationen ut för att få fram UAB?
De svar jag fått har varit så långt ifrån och polaren min får 12v villket är nära men fortfarande fel enligt facit. Uppskattat med hjälp!
Det brukar vara enklare om man jordar en punkt, jag föreslår att du jordar minussidan på spänningskällan.
Eftersom resistansen i de två grenarna är samma (70 ohm) delar sig strömmen lika 1,1 A i vardera grenen.
spänningsfallet över 40 ohm blir då 1,1*40 = 44 V vilket är potentialen i B
över 50 ohm blir det på samma sätt 55 V vilket är potentialen i A
Då blir A-B = 55-44 = 11 V, det blir några decimaler också om man inte avrundar mellanresultat som jag gjort
