Är toppvärdet, strömmens absolutbelopp?

ThomasN 502
Postad: 11 apr 00:00

Ledsen för ett sent svar.

Det ser ut som det du har är i(t) = 8*sin(wt)
Absolut beloppet på det blir ju bara abs( 8*sin(wt) ). Det är alltså beroende vid vilken tid man mäter.
Är inte säker på om jag förstått din fråga riktigt.

student20 121
Postad: 11 apr 01:03

Tack för svaret.

Från grafen har jag fått:

Average:922,64 mA

Rms:5,9697 A

Är toppvärdet 5,969*2=8,44 A

ThomasN 502
Postad: 11 apr 01:11

RMS-värdet ser ju ut att stämma men medelvärdet tyder på att det finns en DC komponent också. En ren sinusformad växelström är ju lika mycket positiv som negativ i varje halvperiod. (Kan också bero på att du inte mäter hela perioder i simuleringen).

student20 121
Postad: 11 apr 01:55

Jag har räknat ut strömmen i N-ledningen (7.2500 + 4.3300i A, INbas=8,4 < 30,8° A). Jag ska visa strömmen i N-ledningen (med grafen jag har)men förstår inte riktigt vad jag ska kolla på. När jag räknar ut toppvärdet verkar det stämma med absolutbeloppet, men jag kanske tänker fel?

ThomasN 502
Postad: 11 apr 15:13 Redigerad: 11 apr 15:14

Jag är lite osäker på vad du är ute efter. Är det bara att visa hur strömmen ser ut över tid?

Du har en fasförskjutning på 30.5° på strömmen, i förhållande till vad?

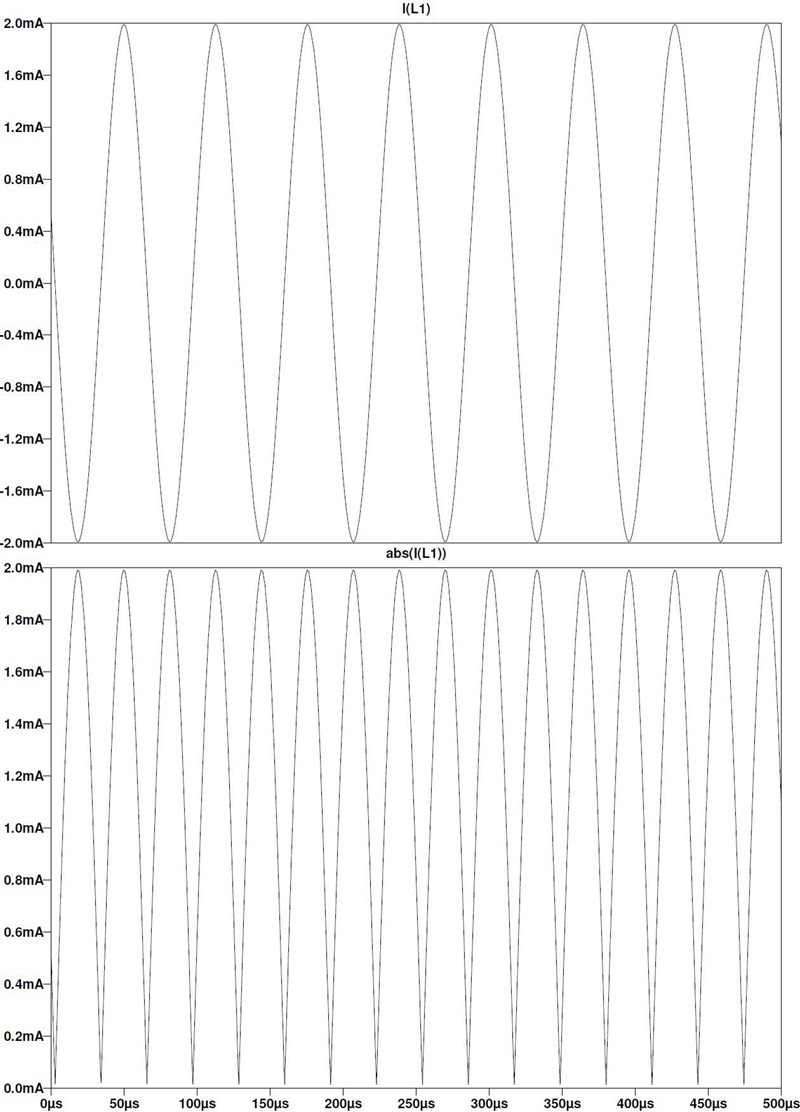

Absolutbelopp, RMS och medelvärde är olika saker. RMS blir ju (1/2) * Itoppför en sinusformad ström, medelvärde blir noll och absolutbelopp ser ut så här:

ThomasN 502
Postad: 11 apr 16:06

Hej igen

Är detta en fortsättning på "LTSpice-Ellära" ?

student20 121
Postad: 11 apr 17:34

Jag ska försöka formulera mig bättre. Jag ska med en graf försöka visa strömmen i N-ledningen.

Jag har beräknat strömmen i N-ledningen:

IN= 16.25(cos(0º)+ j sin(0º))+11.5(cos(120º)+ j sin(120º))+6.5 (cos(-120º)+ j sin(-120º))= 16.25+(-5.75+ j 9.96)+(-3.25- j 5.63) =7.2500 + 4.3300i A

INbas=8,4 < 30,8°

Men hur ska man visa detta med grafen (grafen på bilden)?

Så ser min krets ut:

ThomasN 502
Postad: 11 apr 18:02

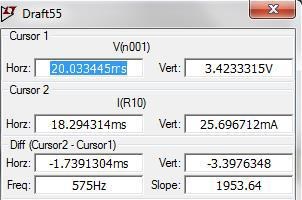

Kan något sånt här duga:

Jag har lagt spänningen V1 och strömmen i samma plot.
V1 är referens (den har ju 0 fasförskjutning), och sen har jag placerat en cursor på vardera.
Tidsskillnaden blir -1.763ms och det är 1.763/20 = 0.088 och det är ju ungefär samma som 30.8°/360°.

Vet du hur man placerar in cursors? Man högerklickar på t.ex V(1) i grafen.

Ett litet tips: Om du sätter simuleringstiden till 80ms så får du exakt fyra perioder i grafen. Det blir bättre värden på RMS och medelvärden då.

student20 121
Postad: 11 apr 18:36

Tack så mycket, jag tror jag förstår nu.

Men varför har jag fått andra siffror på Vert?

ThomasN 502
Postad: 11 apr 19:57

Det är nog bara små skillnader i hur bra vi lyckats placera cursorerna. Du har satt cursorn på strömmen närmare noll-genomgången än jag men jag kom lite närmare med spänningen.

Hursomhelst, är vi båda nära. Några få volt i förhållande till toppvärdet på 325V är inte mycket.

student20 121
Postad: 11 apr 20:19

Tack så mycket för all hjälp.

Jag undrar över en sak till, men jag vet inte om jag ska skapa en ny tråd?

Jag har försökt att göra samma sak med strömmarna i i delta-kopplingen men jag får det inte att stämma (med det jag har räknat ut).

ThomasN 502
Postad: 11 apr 21:52

Är nog bäst att starta en ny tråd som begränsar sig till delta-kopplingen.

Det gör det nog lättare för både oss som försöker hjälpa till och de som har liknande frågor.
