Ellära-Ström-IR2

Hej,

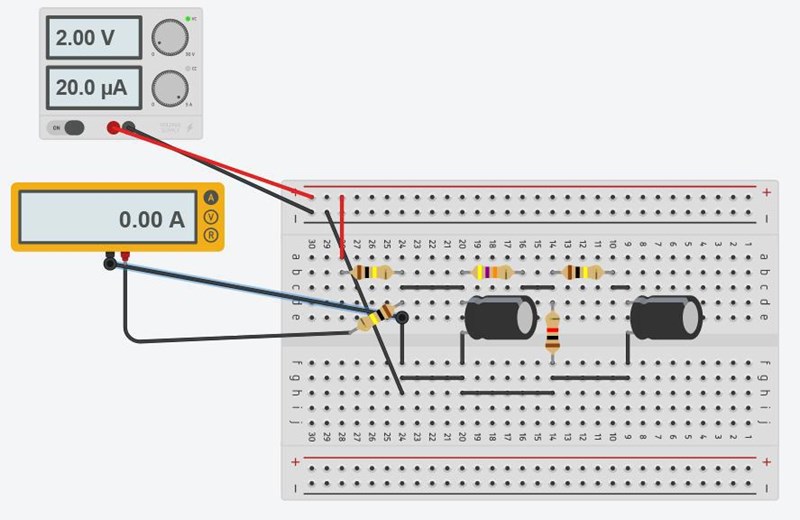

Jag har hittat en sida där man kan skapa sin krets. Men jag har lite svårt att förstå hur jag ska mäta strömmen genom R2. Vet någon vad jag har gjort för fel, för att jag får den inte att stämma med mina beräkningar (5,59*10^-6)? När jag mäter den totala strömmen så stämmer det med det jag har räknat ut.

Peter 1015
Postad: 17 jun 2021 21:30 Redigerad: 17 jun 2021 21:46

Dina kopplingar motsvarar inte kopplingsschemat. Om du följer strömmen med början i den röda ledaren så ser du att den (korrekt) går genom R1. Men sedan är det felkopplat. Enligt kopplingsschemat ska strömmen gå till R2, C1 och R3. I din koppling finns det 4 vägar

  1. till C1
  2. till R3
  3. till R2
  4. Till minuspolen på V1 (hela kolumn 24 är kopplad till minus.)

Dessutom har du 5 motstånd och inte 4 som i kopplingsschemat.

student20 148 – Fd. Medlem
Postad: 18 jun 2021 16:31

Tack för svaret.

Jag förstår inte riktigt punkt 4 (hela kolumn 24 är kopplad till minus)?

Peter 1015
Postad: 18 jun 2021 17:54

Minuspolen är jordad enligt kopplingsschemat så vi säger att den har potentialen 0 i din kopplingsbräda(även om den kanske inte är jordad där).

24a-e sitter ihop = de har samma potential. Det är så en kopplingsbräda är konstruerad och det ser ut som att du också har tyckt att det är så de funkar.

24f-j sitter också ihop. Dessutom är de kopplade till minuspolen(24h). Dvs 24f-j har potentialen 0. Sedan har du kopplat ihop 24e och 24f. Då blir potentialen för 24a-e också 0 (hela kolumnen 24 har potentialen 0). Eftersom R1 sitter i 24b så är den kopplas till minuspolen. Det ska den inte vara enligt kopplingsschemat och det är det jag menar med punkt 4.

ThomasN 1890
Postad: 20 jun 2021 12:35

Om du tar bort tråden mellan 24e och 24f och flyttar inkopplingen av amperemeterns minus till t.ex 24i så funkar nog den delen bättre.

Så vitt jag kan se är inte C2 och R4 kopplade enligt schemat. En 100kohm sitter i serie med sista kapacitansen detta i sin tur parallellt med en 1kohm.

En liten sista undran: Spänningsaggregatet, är det AC eller DC?

student20 148 – Fd. Medlem
Postad: 27 jun 2021 20:10

Tack för svaret. Nej det är AC. Ser nu att jag använder fel spänningsaggregat.
